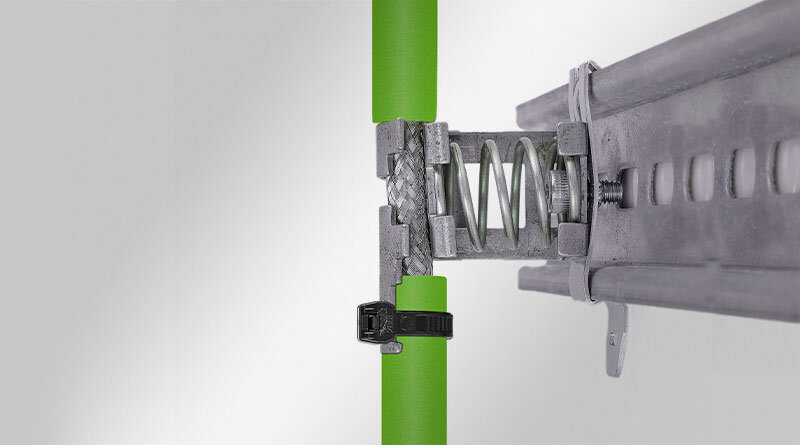

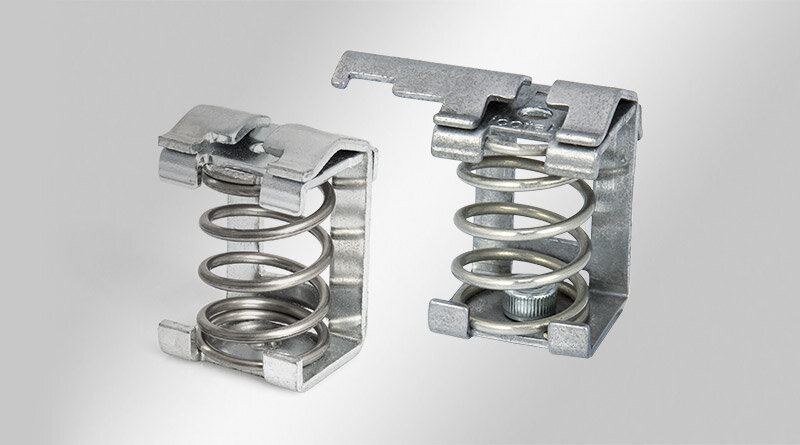

I morsetti a sella di schermatura EMC possono essere utilizzate per collegare la schermatura del cavo con la messa a terra. I morsetti sono facili da usare ed efficaci per eliminare i disturbi sui conduttori.
Tipi con tenuta alla trazione: il cavo stesso è scaricato dalla trazione mediante fascette sulla guaina esterna del cavo secondo le norme CEI EN 62444 e protegge quindi la schermatura del cavo, poiché non è progettata meccanicamente per forze di trazione. Il scarico della trazione può causare danni, anche ai singoli fili sottostanti.
I morsetti SK offrono diverse soluzioni di fissaggio: a parete con viti, su guida C 30, su guida DIN TH 35 oppure su barra 10 × 3 mm.
| Materiale | Morsetto di schermatura: Acciaio con zincatura galvanica |
| Tipo di fissaggio | Avvitare, Ad innesto |
| Posizione di montaggio | Barra 10 × 3 mm, Lamiere, Guida DIN TH 35, Guida C |
| Codice | 36222.002 |
| EAN | 4251269302190 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere, universale |
| Tipo di molla | SK |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 3 mm |
| Diam. schermatura max. | 8 mm |
| Lunghezza | 18,5 mm |
| Funzione antistrappo | No |
| Larghezza | 13 mm |
| Altezza | 26 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 1 |
| Diam. dei fori per viti | 4,2 mm |

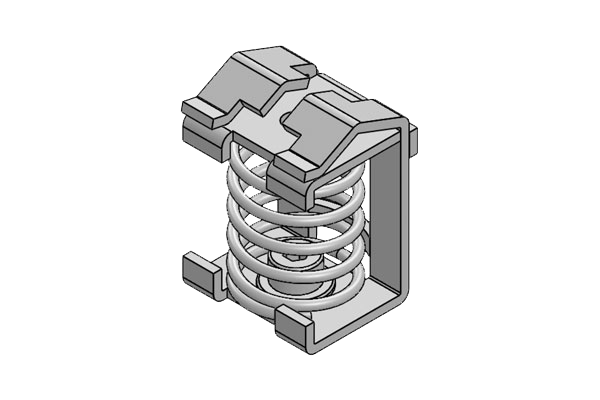

| Codice | 36224.002 |
| EAN | 4251269302206 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere, universale |
| Tipo di molla | SK |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 4 mm |
| Diam. schermatura max. | 13,5 mm |
| Lunghezza | 22 mm |
| Funzione antistrappo | No |
| Larghezza | 20 mm |
| Altezza | 32 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 1 |
| Diam. dei fori per viti | 4,2 mm |

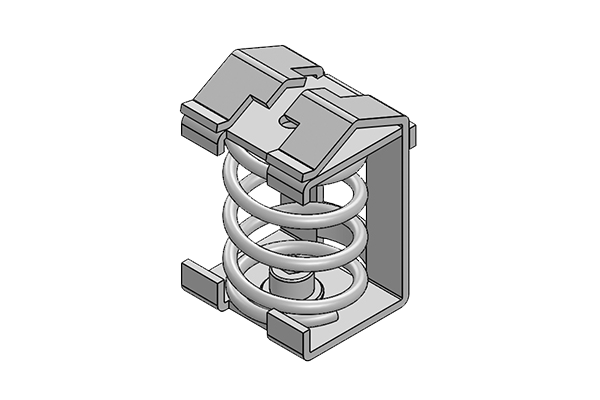

| Codice | 36226 |
| EAN | 4251269302213 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere, universale |
| Tipo di molla | SK |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 10 mm |
| Diam. schermatura max. | 20 mm |
| Lunghezza | 27 mm |
| Funzione antistrappo | No |
| Larghezza | 25 mm |
| Altezza | 41 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 1 |
| Diam. dei fori per viti | 4,2 mm |

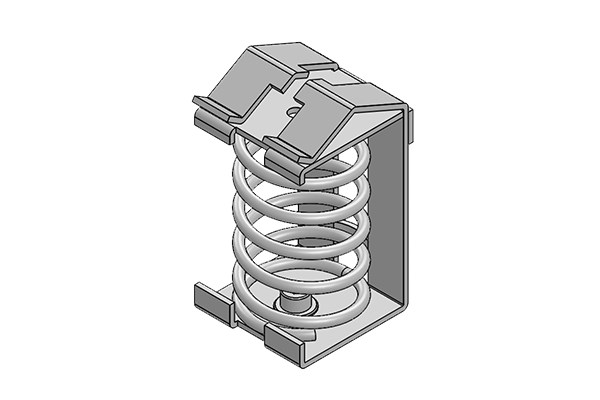

| Codice | 36228 |
| EAN | 4251269302220 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere, universale |
| Tipo di molla | SK |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 15 mm |
| Diam. schermatura max. | 32 mm |
| Lunghezza | 33,5 mm |
| Funzione antistrappo | No |
| Larghezza | 37 mm |
| Altezza | 64 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 1 |
| Diam. dei fori per viti | 4,2 mm |

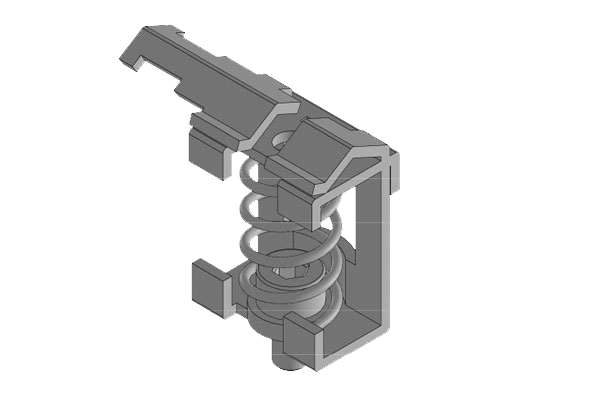

| Codice | 36222 |
| EAN | 4251269302190 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | universale, Lamiere |
| Tipo di molla | SK |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 3 mm |
| Diam. schermatura max. | 8 mm |
| Lunghezza | 30,5 mm |
| Funzione antistrappo | Sì |
| Larghezza | 12,8 mm |
| Altezza | 31,8 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 1 |
| Diam. dei fori per viti | 4,2 mm |

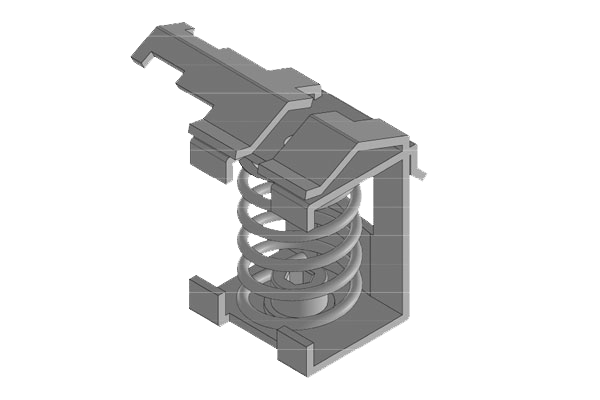

| Codice | 36224 |
| EAN | 4251269302206 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | universale, Lamiere |
| Tipo di molla | SK |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 4 mm |
| Diam. schermatura max. | 13,5 mm |
| Lunghezza | 36 mm |
| Funzione antistrappo | Sì |
| Larghezza | 22 mm |
| Altezza | 37,8 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 1 |
| Diam. dei fori per viti | 4,2 mm |

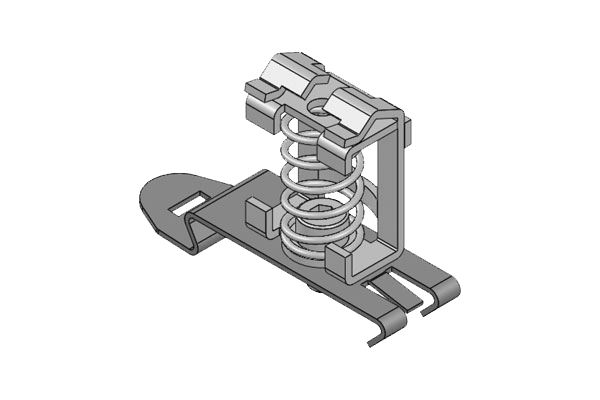

| Codice | 36500.002 |
| EAN | 4251269302985 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Ad innesto |
| Posizione di montaggio | Guida DIN TH 35 |
| Tipo di molla | SK |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 3 mm |
| Diam. schermatura max. | 8 mm |
| Lunghezza | 50 mm |
| Funzione antistrappo | No |
| Larghezza | 14 mm |
| Altezza | 32,7 mm |
| Altezza di montaggio | 26 mm |

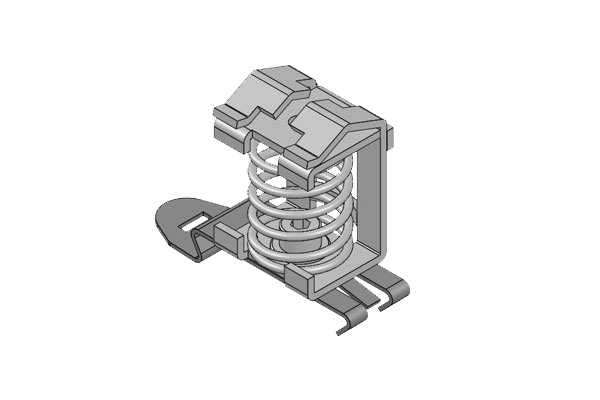

| Codice | 36502.002 |
| EAN | 4251269302992 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Ad innesto |
| Posizione di montaggio | Guida DIN TH 35 |
| Tipo di molla | SK |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 4 mm |
| Diam. schermatura max. | 13,5 mm |
| Lunghezza | 50 mm |
| Funzione antistrappo | No |
| Larghezza | 20 mm |
| Altezza | 38,7 mm |
| Altezza di montaggio | 32 mm |

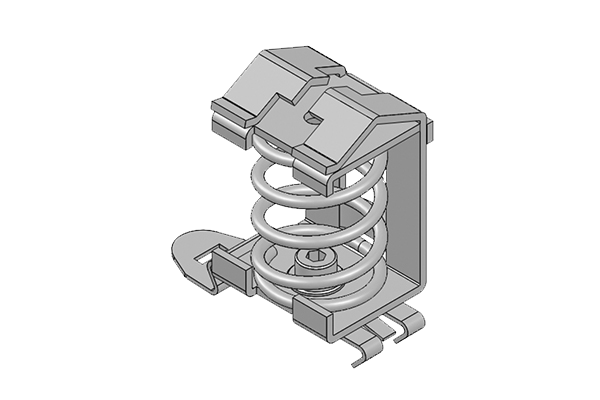

| Codice | 36504 |
| EAN | 4251269303005 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Ad innesto |
| Posizione di montaggio | Guida DIN TH 35 |
| Tipo di molla | SK |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 10 mm |
| Diam. schermatura max. | 20 mm |
| Lunghezza | 50 mm |
| Funzione antistrappo | No |
| Larghezza | 25 mm |
| Altezza | 47,7 mm |
| Altezza di montaggio | 41 mm |

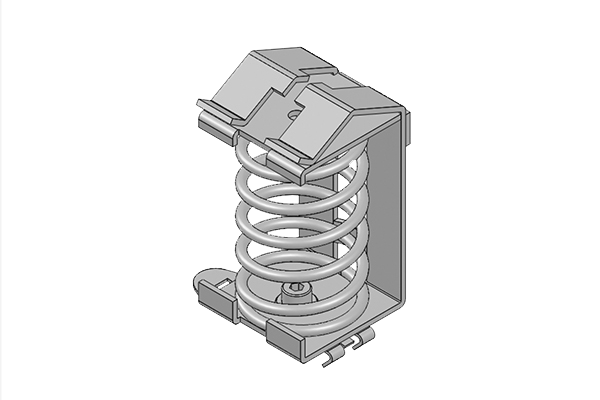

| Codice | 36506 |
| EAN | 4251269303012 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Ad innesto |
| Posizione di montaggio | Guida DIN TH 35 |
| Tipo di molla | SK |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 15 mm |
| Diam. schermatura max. | 32 mm |
| Lunghezza | 50 mm |
| Funzione antistrappo | No |
| Larghezza | 37 mm |
| Altezza | 70,7 mm |
| Altezza di montaggio | 64 mm |

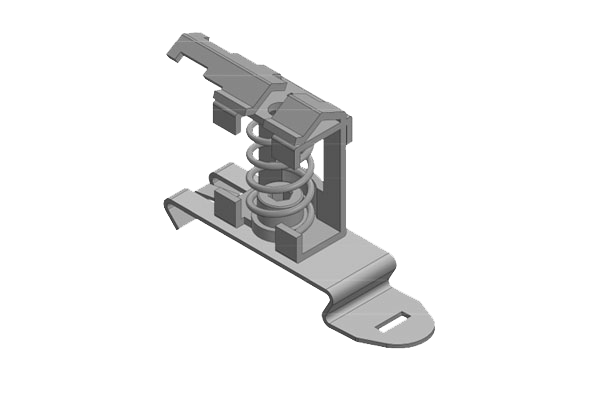

| Codice | 36500 |
| EAN | 4251269319303 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Ad innesto |
| Posizione di montaggio | Guida DIN TH 35 |
| Tipo di molla | SK |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 3 mm |
| Diam. schermatura max. | 8 mm |
| Lunghezza | 53,3 mm |
| Funzione antistrappo | Sì |
| Larghezza | 14 mm |
| Altezza | 32,8 mm |
| Altezza di montaggio | 26,7 mm |

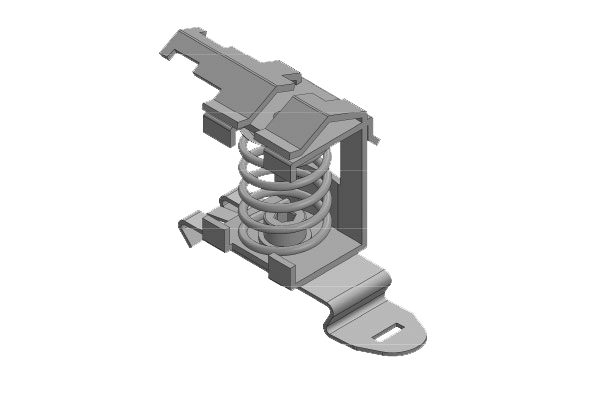

| Codice | 36502 |
| EAN | 4251269319310 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Ad innesto |
| Posizione di montaggio | Guida DIN TH 35 |
| Tipo di molla | SK |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 4 mm |
| Diam. schermatura max. | 13,5 mm |
| Lunghezza | 57,3 mm |
| Funzione antistrappo | Sì |
| Larghezza | 21,7 mm |
| Altezza | 38,9 mm |
| Altezza di montaggio | 32,7 mm |

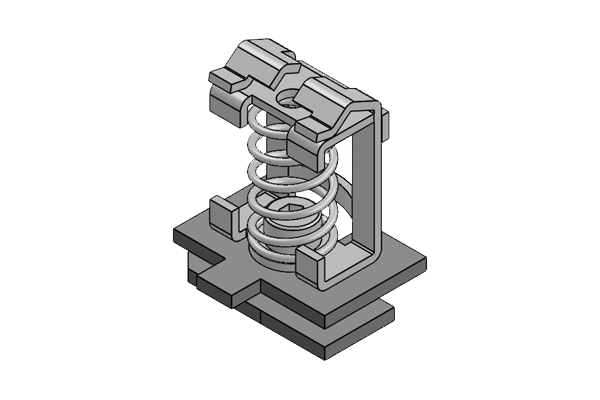

| Codice | 36696.002 |
| EAN | 4251269303180 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Guida C |
| Tipo di molla | SK |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 3 mm |
| Diam. schermatura max. | 8 mm |
| Lunghezza | 26 mm |
| Funzione antistrappo | No |
| Larghezza | 12,5 mm |
| Altezza | 32,4 mm |
| Codice | 36700.002 |
| EAN | 4251269303197 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Guida C |
| Tipo di molla | SK |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 4 mm |
| Diam. schermatura max. | 13,5 mm |
| Lunghezza | 26 mm |
| Funzione antistrappo | No |
| Larghezza | 20,3 mm |
| Altezza | 38,5 mm |

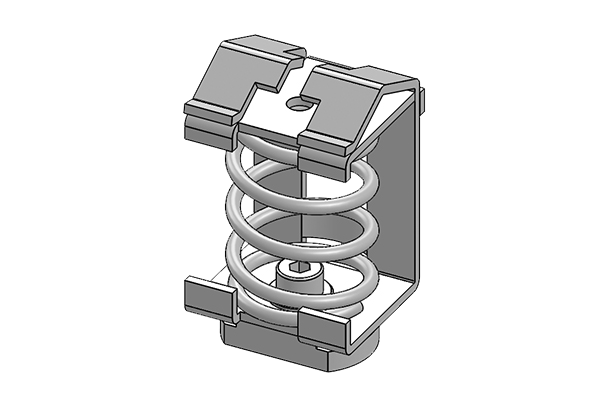

| Codice | 36704 |
| EAN | 4251269303203 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Guida C |
| Tipo di molla | SK |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 10 mm |
| Diam. schermatura max. | 20 mm |
| Lunghezza | 26 mm |
| Funzione antistrappo | No |
| Larghezza | 25,3 mm |
| Altezza | 47,5 mm |

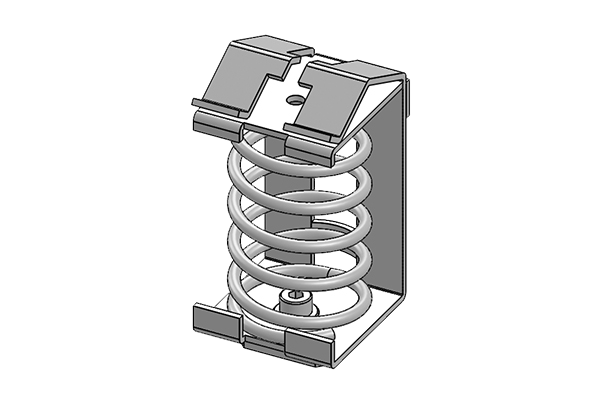

| Codice | 36708 |
| EAN | 4251269303210 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Guida C |
| Tipo di molla | SK |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 15 mm |
| Diam. schermatura max. | 32 mm |
| Lunghezza | 26 mm |
| Funzione antistrappo | No |
| Larghezza | 36,8 mm |
| Altezza | 70,5 mm |

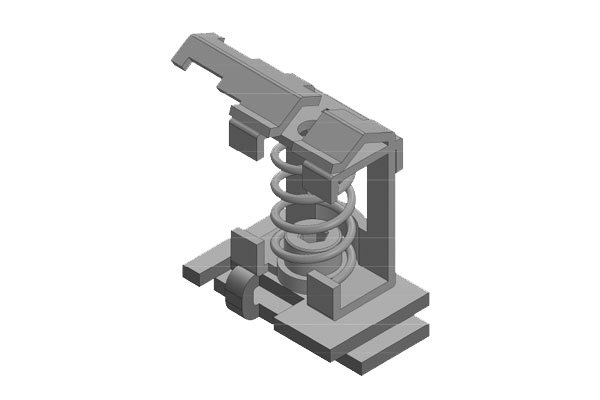

| Codice | 36696 |
| EAN | 4251269319341 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Guida C |
| Tipo di molla | SK |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 3 mm |
| Diam. schermatura max. | 8 mm |
| Lunghezza | 30,5 mm |
| Funzione antistrappo | Sì |
| Larghezza | 22,5 mm |
| Altezza | 32,6 mm |

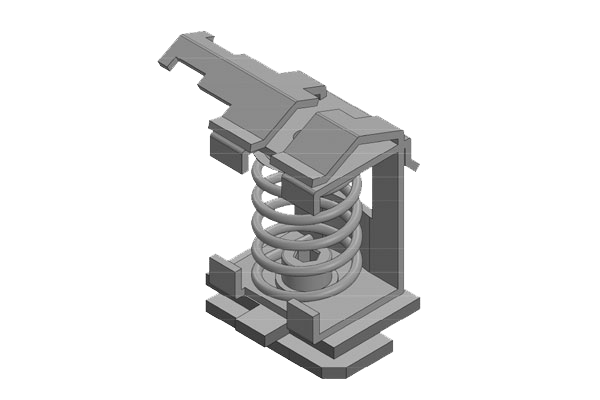

| Codice | 36700 |
| EAN | 4251269319358 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Guida C |
| Tipo di molla | SK |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 4 mm |
| Diam. schermatura max. | 13,5 mm |
| Lunghezza | 36 mm |
| Funzione antistrappo | Sì |
| Larghezza | 22,5 mm |
| Altezza | 38,7 mm |

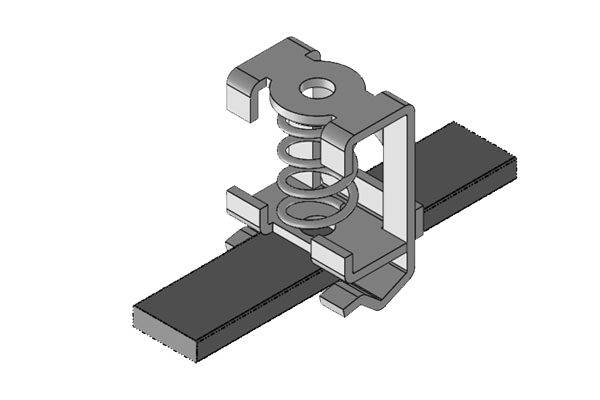

| Codice | 36235.002 |
| EAN | 4251269302282 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Ad innesto |
| Posizione di montaggio | Barra 10 × 3 mm |
| Tipo di molla | SK |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 3 mm |
| Diam. schermatura max. | 8 mm |
| Lunghezza | 18,5 mm |
| Funzione antistrappo | No |
| Larghezza | 13 mm |
| Altezza | 26 mm |

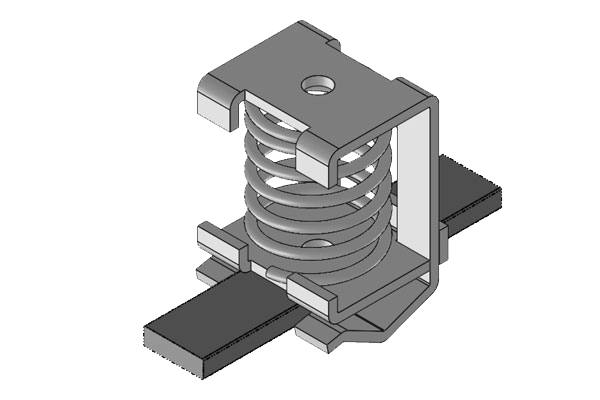

| Codice | 36236.002 |
| EAN | 4251269302299 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Ad innesto |
| Posizione di montaggio | Barra 10 × 3 mm |
| Tipo di molla | SK |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 4 mm |
| Diam. schermatura max. | 13,5 mm |
| Lunghezza | 22 mm |
| Funzione antistrappo | No |
| Larghezza | 20 mm |
| Altezza | 32 mm |

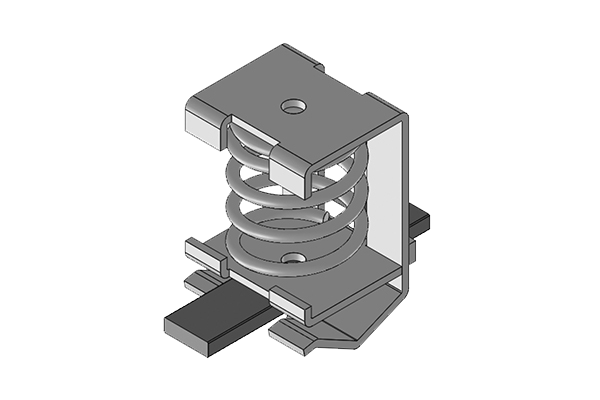

| Codice | 36237 |
| EAN | 4251269302305 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Ad innesto |
| Posizione di montaggio | Barra 10 × 3 mm |
| Tipo di molla | SK |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 10 mm |
| Diam. schermatura max. | 20 mm |
| Lunghezza | 27 mm |
| Funzione antistrappo | No |
| Larghezza | 25 mm |
| Altezza | 41 mm |

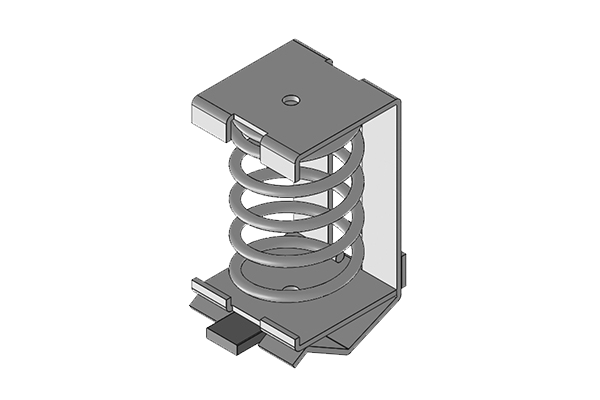

| Codice | 36238 |
| EAN | 4251269302312 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Ad innesto |
| Posizione di montaggio | Barra 10 × 3 mm |
| Tipo di molla | SK |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 15 mm |
| Diam. schermatura max. | 32 mm |
| Lunghezza | 33,5 mm |
| Funzione antistrappo | No |
| Larghezza | 36 mm |
| Altezza | 64 mm |

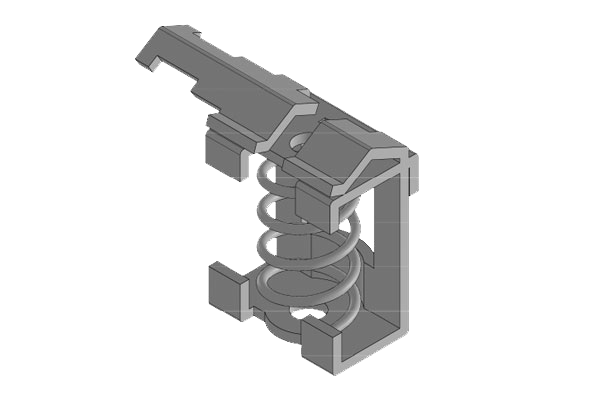

| Codice | 36235 |
| EAN | 4251269319327 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Ad innesto |
| Posizione di montaggio | Barra 10 × 3 mm |
| Tipo di molla | SK |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 3 mm |
| Diam. schermatura max. | 8 mm |
| Lunghezza | 30,5 mm |
| Funzione antistrappo | Sì |
| Larghezza | 12,8 mm |
| Altezza | 25,9 mm |

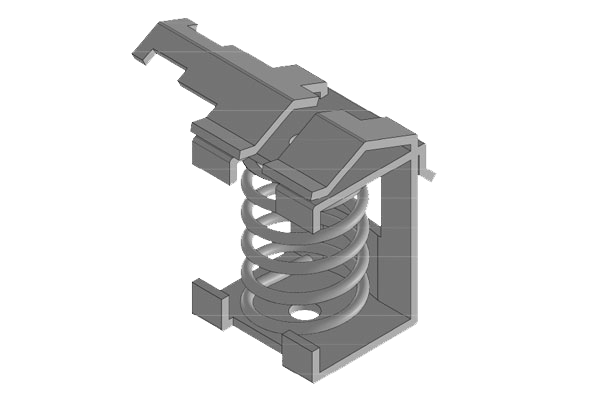

| Codice | 36236 |
| EAN | 4251269319334 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Ad innesto |
| Posizione di montaggio | Barra 10 × 3 mm |
| Tipo di molla | SK |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 4 mm |
| Diam. schermatura max. | 13,5 mm |
| Lunghezza | 36 mm |
| Funzione antistrappo | Sì |
| Larghezza | 22 mm |
| Altezza | 31,9 mm |
Molle di schermatura EMC senza supporti di fissaggio. Le molle vengono fissate con rivetti.
Molle di schermatura che sono facilmente fissate a parete tramite viti.

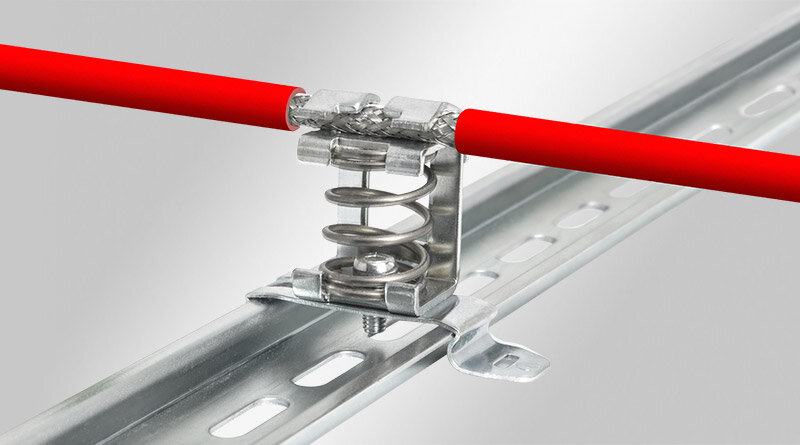

Molle di schermatura EMC che viene fissata a scatto sulla guida DIN TH 35.

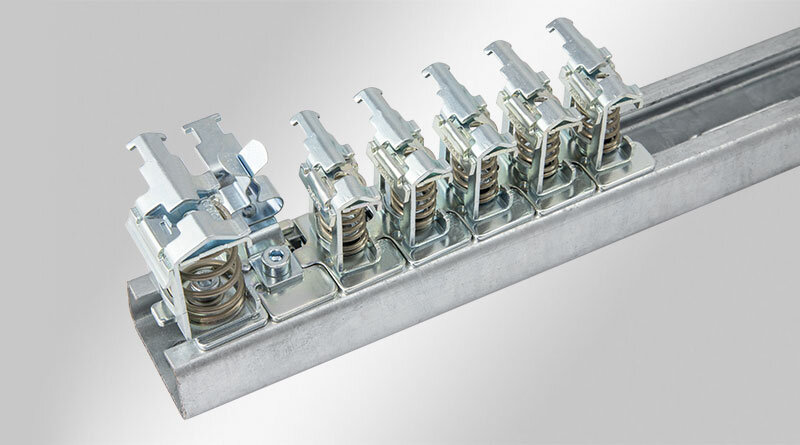

Molle di schermatura EMC che viene fissata sulla guida C 30.

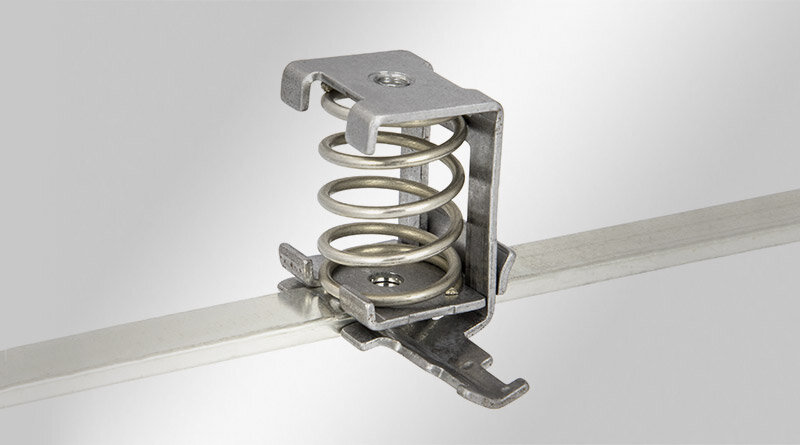

Molla di schermatura EMC che viene fissata a scatto sulla barra 10 × 3 mm.
Listelli passacavo conduttivi per aperture dei connettori industriali standard da 24 poli.
Pressacavo EMC divisibile e conduttivo con filettatura metriche M32 / M63.
La molla di schermatura EMC ad innesto è semplicemente fissato sulla lamiera.
Molle di schermatura EMC montati su capicorda per montaggio su conduttori PE.
Calze di terra con molla di schermatura EMC fissata, con o senza fissaggio del cavo aggiuntivo.
Molle di schermatura EMC con forcella ad innesto per i morsetti dei moduli di campo.
La molla di schermatura è fissata su un piede saldabile che ne consente l'utilizzo sui circuiti stampati.
