Molle di schermatura EMC montati su capicorda. I morsetti SKL / MSKL sono facili da usare ed efficaci nella schermatura dei singoli cavi. L'RCL può essere crimpato su conduttori PE.
Le molle di schermatura RCLZ-M sono efficaci per il fissaggio del cavo con fascette.
La dimensione del diametro dei capicorda è indicata dai diversi colori:
| Temperatura | -30 C° … 120 C° |
| Materiale | Molla di schermatura: Acciaio per molle, zincato Piedini di montaggio: Policarbonato |
| Tipo di fissaggio | Serraggio |
| Posizione di montaggio | PE-Leiter |
| Proprietà | prova di vibrazioni |
| Codice | 36296.1 |
| EAN | 4251269319655 |
| Unità di imballaggio | 25 |
| Tipo di fissaggio | Serraggio |
| Posizione di montaggio | PE-Leiter |
| Numero di molle di schermatura | 1 |
| Tipo di molla | SKL |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 1,5 mm |
| Diam. schermatura max. | 3 mm |
| Lunghezza | 20 mm |
| Funzione antistrappo | No |
| Larghezza | 11,8 mm |
| Altezza | 17,8 mm |
| Dimensione capocorda | 0.5 - 1.5 mm2 |

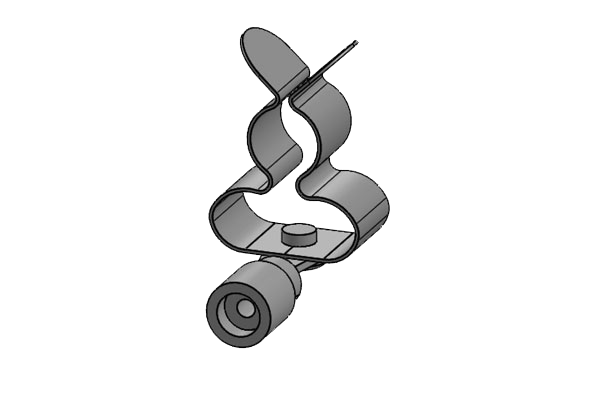

| Codice | 36296.2 |
| EAN | 4251269319662 |
| Unità di imballaggio | 25 |
| Tipo di fissaggio | Serraggio |
| Posizione di montaggio | PE-Leiter |
| Numero di molle di schermatura | 1 |
| Tipo di molla | MSKL |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 3 mm |
| Diam. schermatura max. | 12 mm |
| Lunghezza | 20 mm |
| Funzione antistrappo | No |
| Larghezza | 14,9 mm |
| Altezza | 25,4 mm |
| Dimensione capocorda | 0.5 - 1.5 mm2 |

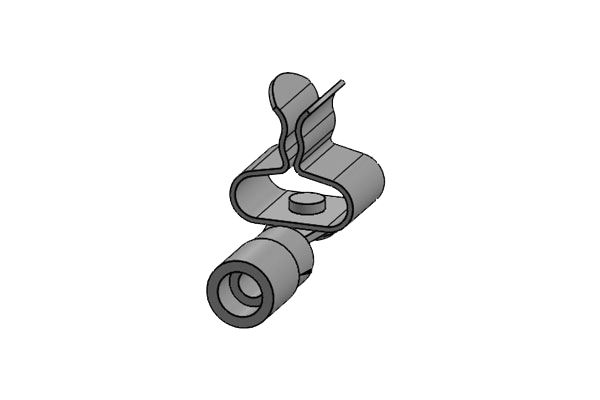

| Codice | 36297.1 |
| EAN | 4251269319679 |
| Unità di imballaggio | 25 |
| Tipo di fissaggio | Serraggio |
| Posizione di montaggio | PE-Leiter |
| Numero di molle di schermatura | 1 |
| Tipo di molla | SKL |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 1,5 mm |
| Diam. schermatura max. | 3 mm |
| Lunghezza | 21 mm |
| Funzione antistrappo | No |
| Larghezza | 11,8 mm |
| Altezza | 18,2 mm |
| Dimensione capocorda | 1.0 - 2.5 mm2 |

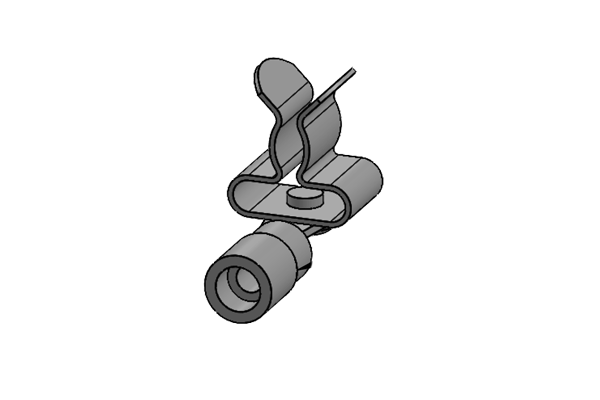

| Codice | 36297.3 |
| EAN | 4251269324161 |
| Unità di imballaggio | 25 |
| Tipo di fissaggio | Serraggio |
| Posizione di montaggio | PE-Leiter |
| Numero di molle di schermatura | 1 |
| Tipo di molla | SKL |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 3 mm |
| Diam. schermatura max. | 6 mm |
| Lunghezza | 21 mm |
| Funzione antistrappo | No |
| Larghezza | 11,8 mm |
| Altezza | 19 mm |
| Dimensione capocorda | 1.0 - 2.5 mm2 |

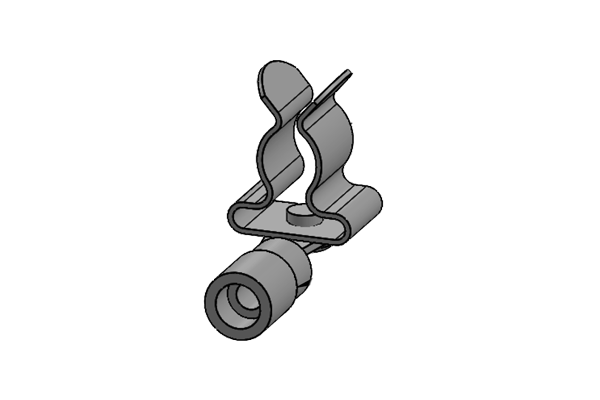

| Codice | 36297.4 |
| EAN | 4251269324178 |
| Unità di imballaggio | 25 |
| Tipo di fissaggio | Serraggio |
| Posizione di montaggio | PE-Leiter |
| Numero di molle di schermatura | 1 |
| Tipo di molla | SKL |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 6 mm |
| Diam. schermatura max. | 8 mm |
| Lunghezza | 21 mm |
| Funzione antistrappo | No |
| Larghezza | 11,8 mm |
| Altezza | 20 mm |
| Dimensione capocorda | 1.0 - 2.5 mm2 |

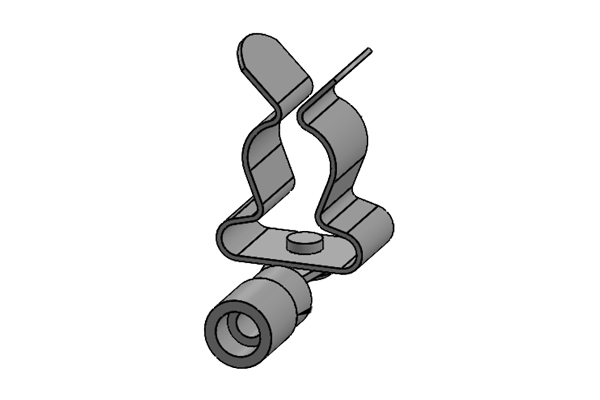

| Codice | 36297.5 |
| EAN | 4251269324185 |
| Unità di imballaggio | 25 |
| Tipo di fissaggio | Serraggio |
| Posizione di montaggio | PE-Leiter |
| Numero di molle di schermatura | 1 |
| Tipo di molla | SKL |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 8 mm |
| Diam. schermatura max. | 11 mm |
| Lunghezza | 21 mm |
| Funzione antistrappo | No |
| Larghezza | 14 mm |
| Altezza | 25 mm |
| Dimensione capocorda | 1.0 - 2.5 mm2 |

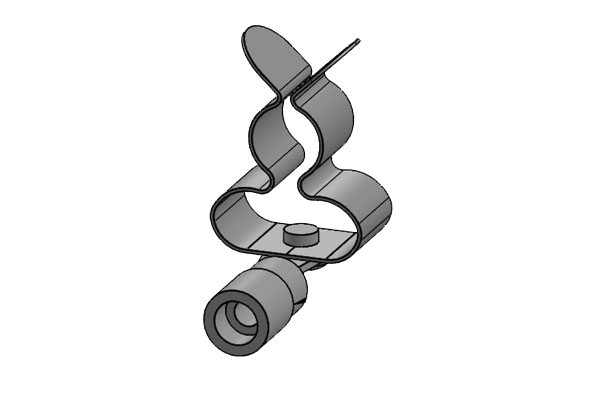

| Codice | 36297.2 |
| EAN | 4251269319686 |
| Unità di imballaggio | 25 |
| Tipo di fissaggio | Serraggio |
| Posizione di montaggio | PE-Leiter |
| Numero di molle di schermatura | 1 |
| Tipo di molla | MSKL |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 3 mm |
| Diam. schermatura max. | 12 mm |
| Lunghezza | 21 mm |
| Funzione antistrappo | No |
| Larghezza | 14,9 mm |
| Altezza | 25,8 mm |
| Dimensione capocorda | 1.0 - 2.5 mm2 |

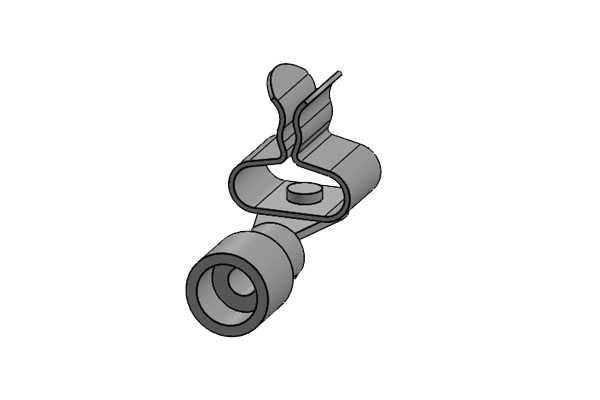

| Codice | 36298.1 |
| EAN | 4251269319693 |
| Unità di imballaggio | 25 |
| Tipo di fissaggio | Serraggio |
| Posizione di montaggio | PE-Leiter |
| Numero di molle di schermatura | 1 |
| Tipo di molla | SKL |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 1,5 mm |
| Diam. schermatura max. | 3 mm |
| Lunghezza | 24 mm |
| Funzione antistrappo | No |
| Larghezza | 11,8 mm |
| Altezza | 19,1 mm |
| Dimensione capocorda | 4 - 6 mm2 |

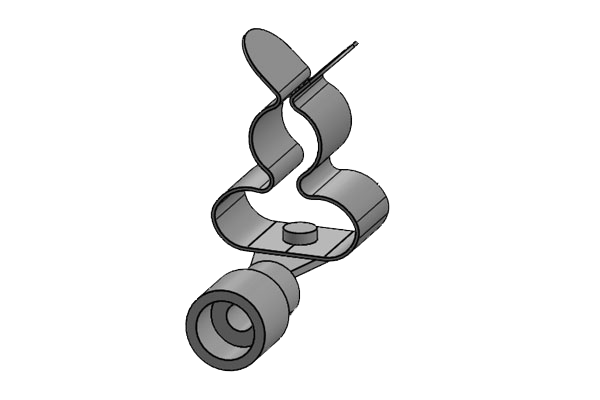

| Codice | 36298.2 |
| EAN | 4251269319709 |
| Unità di imballaggio | 25 |
| Tipo di fissaggio | Serraggio |
| Posizione di montaggio | PE-Leiter |
| Numero di molle di schermatura | 1 |
| Tipo di molla | MSKL |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 3 mm |
| Diam. schermatura max. | 12 mm |
| Lunghezza | 24 mm |
| Funzione antistrappo | No |
| Larghezza | 14,9 mm |
| Altezza | 26,7 mm |
| Dimensione capocorda | 4 - 6 mm2 |
| Codice | 36301.2 |
| EAN | 4251269322327 |
| Unità di imballaggio | 25 |
| Tipo di fissaggio | Serraggio |
| Posizione di montaggio | PE-Leiter |
| Numero di molle di schermatura | 1 |
| Tipo di molla | MSKL |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 3 mm |
| Diam. schermatura max. | 12 mm |
| Lunghezza | 45,5 mm |
| Funzione antistrappo | Sì |
| Larghezza | 15 mm |
| Altezza | 26 mm |
| Dimensione capocorda | 0.5 - 1.5 mm2 |
| Codice | 36302.2 |
| EAN | 4251269322334 |
| Unità di imballaggio | 25 |
| Tipo di fissaggio | Serraggio |
| Posizione di montaggio | PE-Leiter |
| Numero di molle di schermatura | 1 |
| Tipo di molla | MSKL |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 3 mm |
| Diam. schermatura max. | 12 mm |
| Lunghezza | 46,5 mm |
| Funzione antistrappo | Sì |
| Larghezza | 15 mm |
| Altezza | 26 mm |
| Dimensione capocorda | 1.0 - 2.5 mm2 |

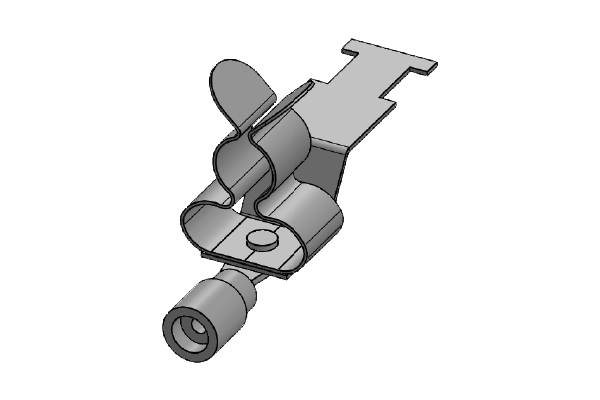

| Codice | 36303.2 |
| EAN | 4251269322341 |
| Unità di imballaggio | 25 |
| Tipo di fissaggio | Serraggio |
| Posizione di montaggio | PE-Leiter |
| Numero di molle di schermatura | 1 |
| Tipo di molla | MSKL |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 3 mm |
| Diam. schermatura max. | 12 mm |
| Lunghezza | 49,5 mm |
| Funzione antistrappo | Sì |
| Larghezza | 15 mm |
| Altezza | 27 mm |
| Dimensione capocorda | 4 - 6 mm2 |
