UTB bk
| 訂貨號 | 56100 |
| EAN | 4251269335464 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 0 |
| 長度 | 23.5 mm |
| 寬度 | 23 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 適用最小壁板厚度 | 1 mm |
| 適用最大壁板厚度 | 4 mm |
| 顏色 | 黑色 |
UT | 可分式 U 形電纜穿芯
適用于帶連接器電纜，免工具安裝/密封等級最高達 IP54

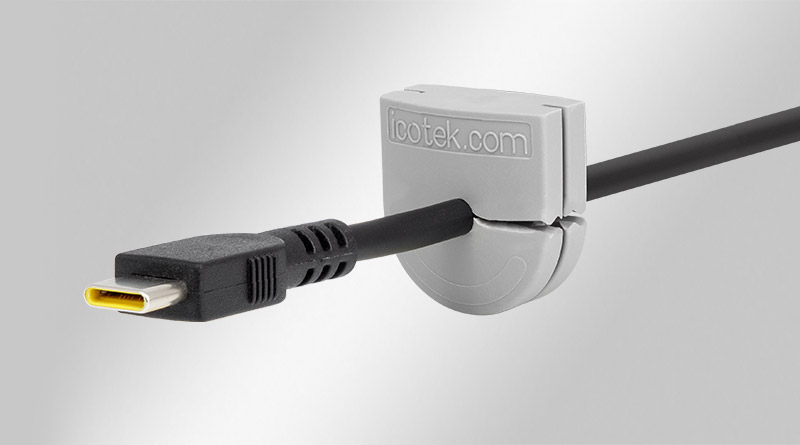

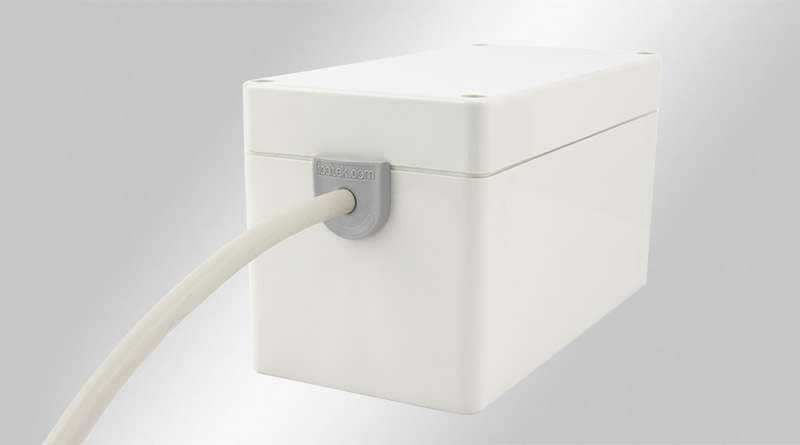

UT 是一種 U 形電纜穿芯，可以將單根帶預制連接器的電纜、以及線徑范圍 4 至 11 mm的標準電纜引入至殼體中。
適配的殼壁厚為1至4mm。

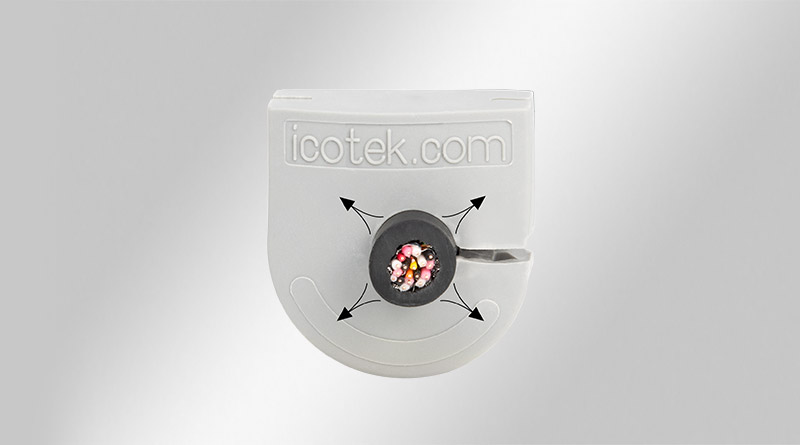

UT 是一種可分式穿芯，可以從四周夾緊電纜。 UT 穿芯非常適合安裝在殼體下部。

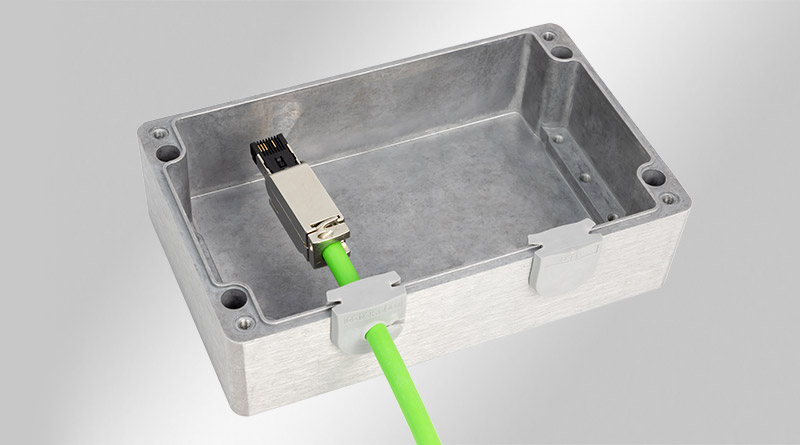

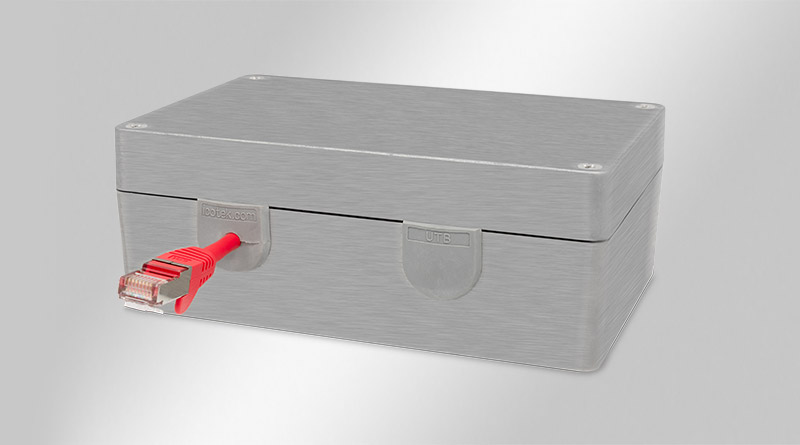

將電纜用穿芯組裝在一起后，插入預制好的開孔中。 然后將殼蓋放置在下部。
通過擰緊殼蓋，向電纜穿芯施加壓力，可實現高達 IP54 的密封等級，但還需取決于外殼自身的狀態。
規格
| IP防護等級（EN 60529） | IP54 |
| 阻燃等級 | UL94-V0, 自熄滅 |
| 溫度 | -40 C° 到 100 C° |
| 材料 | 合成橡膠 |
| 安裝形式 | 卡入 |
| 屬性 | 防紫外線, 無硅, 無鹵 |
產品優勢
- 布線和密封電纜時，最大可支持 2 mm線徑的容差范圍
- 便捷，免工具安裝
- 適用于線徑為 4 至 11mm 的電纜
- 防護等級高達 IP54（取決于穿芯選擇是否正確和殼體的狀態）
- 經濟、低成本的解決方案
產品類型和尺寸
UTB gy
| 訂貨號 | 56000 |
| EAN | 4251269335396 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 0 |
| 長度 | 23.5 mm |
| 寬度 | 23 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 適用最小壁板厚度 | 1 mm |
| 適用最大壁板厚度 | 4 mm |
| 顏色 | 灰色 (類似RAL 7035) |
UT 4-6 bk
| 訂貨號 | 56101 |
| EAN | 4251269335471 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 6 mm |
| 長度 | 23.5 mm |
| 寬度 | 23 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 適用最小壁板厚度 | 1 mm |
| 適用最大壁板厚度 | 4 mm |
| 顏色 | 黑色 |
| 對于電纜直徑 | 1 x 4 - 6 mm |
UT 4-6 gy
| 訂貨號 | 56001 |
| EAN | 4251269335402 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 6 mm |
| 長度 | 23.5 mm |
| 寬度 | 23 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 適用最小壁板厚度 | 1 mm |
| 適用最大壁板厚度 | 4 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 對于電纜直徑 | 1 x 4 - 6 mm |
UT 5-7 bk
| 訂貨號 | 56102 |
| EAN | 4251269335488 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 7 mm |
| 長度 | 23.5 mm |
| 寬度 | 23 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 適用最小壁板厚度 | 1 mm |
| 適用最大壁板厚度 | 4 mm |
| 顏色 | 黑色 |
| 對于電纜直徑 | 1 x 5 - 7 mm |
UT 5-7 gy
| 訂貨號 | 56002 |
| EAN | 4251269335419 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 7 mm |
| 長度 | 23.5 mm |
| 寬度 | 23 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 適用最小壁板厚度 | 1 mm |
| 適用最大壁板厚度 | 4 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 對于電纜直徑 | 1 x 5 - 7 mm |
UT 6-8 bk
| 訂貨號 | 56103 |
| EAN | 4251269335495 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 8 mm |
| 長度 | 23.5 mm |
| 寬度 | 23 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 適用最小壁板厚度 | 1 mm |
| 適用最大壁板厚度 | 4 mm |
| 顏色 | 黑色 |
| 對于電纜直徑 | 1 x 6 - 8 mm |
UT 6-8 gy
| 訂貨號 | 56003 |
| EAN | 4251269335426 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 8 mm |
| 長度 | 23.5 mm |
| 寬度 | 23 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 適用最小壁板厚度 | 1 mm |
| 適用最大壁板厚度 | 4 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 對于電纜直徑 | 1 x 6 - 8 mm |
UT 7-9 bk
| 訂貨號 | 56104 |
| EAN | 4251269335501 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 9 mm |
| 長度 | 23.5 mm |
| 寬度 | 23 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 適用最小壁板厚度 | 1 mm |
| 適用最大壁板厚度 | 4 mm |
| 顏色 | 黑色 |
| 對于電纜直徑 | 1 x 7 - 9 mm |
UT 7-9 gy
| 訂貨號 | 56004 |
| EAN | 4251269335433 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 9 mm |
| 長度 | 23.5 mm |
| 寬度 | 23 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 適用最小壁板厚度 | 1 mm |
| 適用最大壁板厚度 | 4 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 對于電纜直徑 | 1 x 7 - 9 mm |
UT 8-10 bk
| 訂貨號 | 56105 |
| EAN | 4251269335518 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 10 mm |
| 長度 | 23.5 mm |
| 寬度 | 23 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 適用最小壁板厚度 | 1 mm |
| 適用最大壁板厚度 | 4 mm |
| 顏色 | 黑色 |
| 對于電纜直徑 | 1 x 8 - 10 mm |
UT 8-10 gy
| 訂貨號 | 56005 |
| EAN | 4251269335440 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 10 mm |
| 長度 | 23.5 mm |
| 寬度 | 23 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 適用最小壁板厚度 | 1 mm |
| 適用最大壁板厚度 | 4 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 對于電纜直徑 | 1 x 8 - 10 mm |
UT 9-11 bk
| 訂貨號 | 56106 |
| EAN | 4251269335525 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 11 mm |
| 長度 | 23.5 mm |
| 寬度 | 23 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 適用最小壁板厚度 | 1 mm |
| 適用最大壁板厚度 | 4 mm |
| 顏色 | 黑色 |
| 對于電纜直徑 | 1 x 9 - 11 mm |
UT 9-11 gy
| 訂貨號 | 56006 |
| EAN | 4251269335457 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 11 mm |
| 長度 | 23.5 mm |
| 寬度 | 23 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 適用最小壁板厚度 | 1 mm |
| 適用最大壁板厚度 | 4 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 對于電纜直徑 | 1 x 9 - 11 mm |
UT-DT 1 bk
| 訂貨號 | 56120 |
| EAN | 4251269336553 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 1 |
| 顏色 | 黑色 |
| 長度 | 23.5 mm |
| 寬度 | 23 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 適用最小壁板厚度 | 1 mm |
| 適用最大壁板厚度 | 4 mm |
| 對于電纜直徑 | 1 x 1 - 11 mm |
UT-DT 1 gy
| 訂貨號 | 56020 |
| EAN | 4251269335945 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 1 |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 23.5 mm |
| 寬度 | 23 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 適用最小壁板厚度 | 1 mm |
| 適用最大壁板厚度 | 4 mm |
| 對于電纜直徑 | 1 x 1 - 11 mm |
UT-DT 4 bk
| 訂貨號 | 56121 |
| EAN | 4251269336560 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 4 |
| 顏色 | 黑色 |
| 長度 | 23.5 mm |
| 寬度 | 23 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 適用最小壁板厚度 | 1 mm |
| 適用最大壁板厚度 | 4 mm |
| 對于電纜直徑 | 1 x 1 - 3.2 mm 1 x 1 - 4.2 mm 2 x 1 - 6.4 mm |
UT-DT 4 gy
| 訂貨號 | 56021 |
| EAN | 4251269335952 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 4 |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 23.5 mm |
| 寬度 | 23 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 適用最小壁板厚度 | 1 mm |
| 適用最大壁板厚度 | 4 mm |
| 對于電纜直徑 | 1 x 1 - 3.2 mm 1 x 1 - 4.2 mm 2 x 1 - 6.4 mm |
UT-DT 5 bk
| 訂貨號 | 56122 |
| EAN | 4251269336577 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 5 |
| 顏色 | 黑色 |
| 長度 | 23.5 mm |
| 寬度 | 23 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 適用最小壁板厚度 | 1 mm |
| 適用最大壁板厚度 | 4 mm |
| 對于電纜直徑 | 2 x 1 - 3.2 mm 3 x 1 - 5.2 mm |
UT-DT 5 gy
| 訂貨號 | 56022 |
| EAN | 4251269335969 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 5 |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 23.5 mm |
| 寬度 | 23 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 適用最小壁板厚度 | 1 mm |
| 適用最大壁板厚度 | 4 mm |
| 對于電纜直徑 | 2 x 1 - 3.2 mm 3 x 1 - 5.2 mm |
