KEL-SCDP 12
| 訂貨號 | 43477 |
| EAN | 4251269336867 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 7.2 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 外徑 | 19 mm |
| 圓形開孔尺寸 | 12 mm |
| 公制孔尺寸 | M12 |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 4 mm |
| 對于電纜直徑 | 1 x 1 - 7.2 mm |

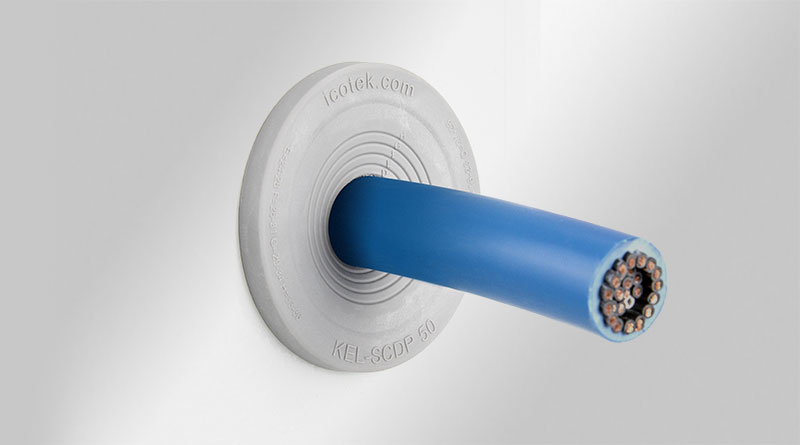

KEL-SCDP 多范圍電纜引入底板
可插拔, 用于直徑達36 mm的單根電纜 / IP65

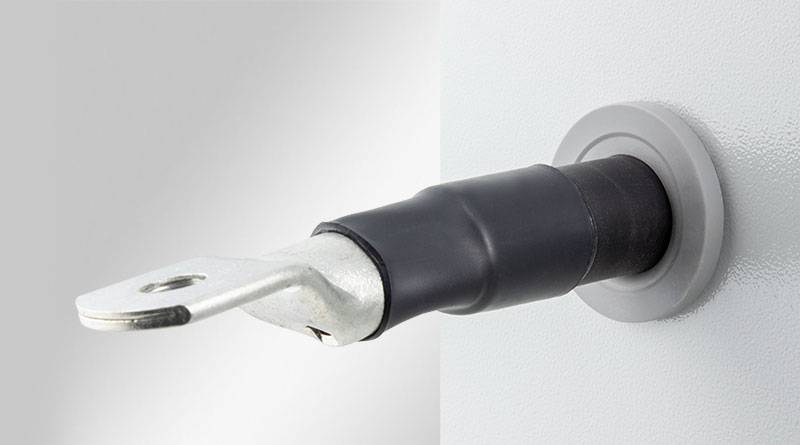

借助KEL-SCDP電纜穿芯，可以按IP65的防護等級對單根電纜，軟管和導管進行布線和密封。其獨特的優勢是密封范圍大。

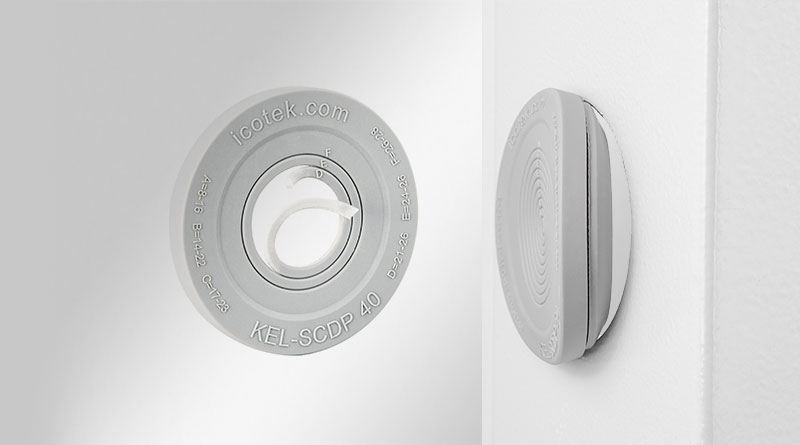

可以將單個圓形膜剝離掉，以適應電纜或軟管的特定直徑。 為此，僅需在環之間刺一個小孔。 然后可以取下相應的環。 剝離的區域始終是圓形的，以確保電纜/軟管周圍牢固的密封性。
另一個優點是安裝靈活性高。 KEL-SCDP可以輕松插入壁厚為1.5至4.0mm的開孔中。
KEL-SCDP-RW版本被批準用于符合EN45545-2 HL3標準的鐵路技術中。
溫度:
KEL-SCDP: -40 C° 到 80 C° （靜態）
KEL-SCDP-RW: -40 C° 到 90 C° （靜態）
規格
| IP防護等級（EN 60529） | IP54, IP55, IP64, IP65 |
| 材料 | 合成橡膠 |
| 安裝形式 | 卡入 |
| 屬性 | 無鹵, 無硅 |
產品優勢
- 完美的邊緣保護和密封(IP65)
- 薄膜環可輕松剝掉
- 無需工具，快速安裝
產品類型和尺寸
KEL-SCDP-RW 12
| 訂貨號 | 43487 |
| EAN | 4251269336898 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 7.2 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 外徑 | 19 mm |
| 圓形開孔尺寸 | 12 mm |
| 公制孔尺寸 | M12 |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 4 mm |
| 對于電纜直徑 | 1 x 1 - 7.2 mm |
KEL-SCDP 16
| 訂貨號 | 43478 |
| EAN | 4251269336874 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 9.5 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 外徑 | 23 mm |
| 圓形開孔尺寸 | 16 mm |
| 公制孔尺寸 | M16 |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 4 mm |
| 對于電纜直徑 | 1 x 1 - 7.2 mm |
KEL-SCDP-RW 16
| 訂貨號 | 43488 |
| EAN | 4251269336904 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 9.5 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 外徑 | 23 mm |
| 圓形開孔尺寸 | 16 mm |
| 公制孔尺寸 | M16 |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 4 mm |
| 對于電纜直徑 | 1 x 1 - 7.2 mm |
KEL-SCDP 20
| 訂貨號 | 43479 |
| EAN | 4251269336881 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 13 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 外徑 | 27 mm |
| 圓形開孔尺寸 | 20 mm |
| 公制孔尺寸 | M20 |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 4 mm |
| 對于電纜直徑 | 1 x 5 - 13 mm |
KEL-SCDP-RW 20
| 訂貨號 | 43489 |
| EAN | 4251269336911 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 13 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 外徑 | 27 mm |
| 圓形開孔尺寸 | 20 mm |
| 公制孔尺寸 | M20 |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 4 mm |
| 對于電纜直徑 | 1 x 5 - 13 mm |
KEL-SCDP 25
| 訂貨號 | 43480 |
| EAN | 4251269320811 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 16 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 外徑 | 32 mm |
| 圓形開孔尺寸 | 25.3 mm |
| 公制孔尺寸 | M25 |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 4 mm |
| 對于電纜直徑 | 1 x 5 - 16 mm |
KEL-SCDP-RW 25
| 訂貨號 | 43490 |
| EAN | 4251269320859 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 16 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 外徑 | 32 mm |
| 圓形開孔尺寸 | 25.3 mm |
| 公制孔尺寸 | M25 |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 4 mm |
| 對于電纜直徑 | 1 x 5 - 16 mm |
KEL-SCDP 32
| 訂貨號 | 43481 |
| EAN | 4251269320828 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 22 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 外徑 | 39 mm |
| 圓形開孔尺寸 | 32.3 mm |
| 公制孔尺寸 | M32 |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 4 mm |
| 對于電纜直徑 | 1 x 5 - 22 mm |
KEL-SCDP-RW 32
| 訂貨號 | 43491 |
| EAN | 4251269320866 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 22 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 外徑 | 39 mm |
| 圓形開孔尺寸 | 32.3 mm |
| 公制孔尺寸 | M32 |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 4 mm |
| 對于電纜直徑 | 1 x 5 - 22 mm |
KEL-SCDP 40
| 訂貨號 | 43482 |
| EAN | 4251269320835 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 28 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 外徑 | 47 mm |
| 圓形開孔尺寸 | 40.4 mm |
| 公制孔尺寸 | M40 |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 4 mm |
| 對于電纜直徑 | 1 x 8 - 28 mm |
KEL-SCDP-RW 40
| 訂貨號 | 43492 |
| EAN | 4251269320873 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 28 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 外徑 | 47 mm |
| 圓形開孔尺寸 | 40.4 mm |
| 公制孔尺寸 | M40 |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 4 mm |
| 對于電纜直徑 | 1 x 8 - 28 mm |
KEL-SCDP 50
| 訂貨號 | 43483 |
| EAN | 4251269320842 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 36 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 外徑 | 57 mm |
| 圓形開孔尺寸 | 50.4 mm |
| 公制孔尺寸 | M50 |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 4 mm |
| 對于電纜直徑 | 1 x 8 - 36 mm |
KEL-SCDP-RW 50
| 訂貨號 | 43493 |
| EAN | 4251269320880 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 36 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 外徑 | 57 mm |
| 圓形開孔尺寸 | 50.4 mm |
| 公制孔尺寸 | M50 |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 4 mm |
| 對于電纜直徑 | 1 x 8 - 36 mm |
