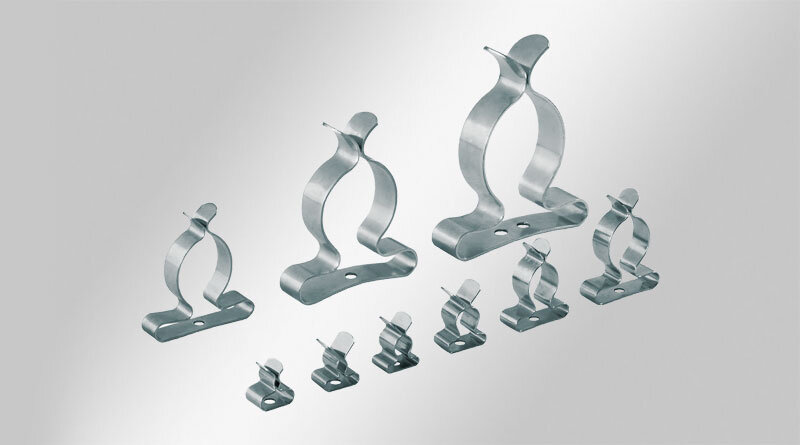

Les bornes de blindage CEM sont utilisées partout où le blindage des cables doit être relié individuellement au potentiel de masse. Les bornes de blindage assurent un raccordement s?r et simple du blindage du cable.

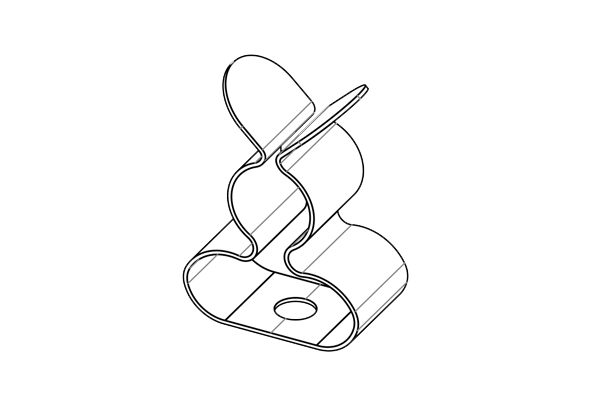

Du fait de leur géométrie particulière, la zone de serrage des bornes MSKL est très grande, la largeur et la hauteur sont relativement faibles (Ex. MSKL 3-12 avec un blindage de 12 mm : largeur 26,25 mm).
Le montage se fait par rivetage.
| Matière | Borne de blindage: Acier à ressort galvanisé |
| Type de fixation | Riveter |
| Lieu de montage | universel |
| N° de cde | 37600 |
| EAN | 4251269316876 |
| Unité d'emballage | 50 |
| Type de fixation | Riveter |
| Lieu de montage | universel |
| Nombre de bornes | 1 |
| Type de borne | MSKL |
| Pour nombre max. de cables | 1 |
| Diam. min. de blindage | 3 mm |
| Diam. max. de blindage | 12 mm |
| Longueur | 8 mm |
| Largeur | 15 mm |
| Hauteur | 20,5 mm |

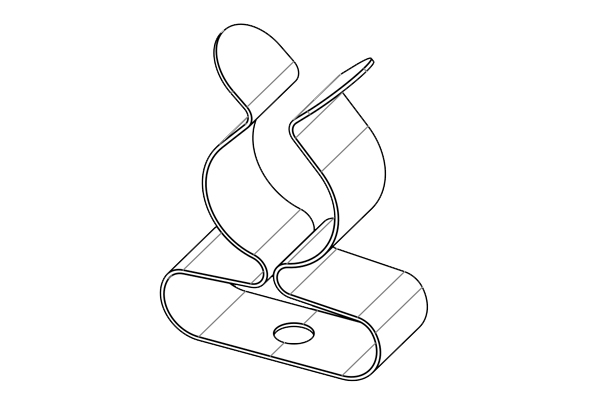

| N° de cde | 37602 |
| EAN | 4251269316883 |
| Unité d'emballage | 50 |
| Type de fixation | Riveter |
| Lieu de montage | universel |
| Nombre de bornes | 1 |
| Type de borne | MSKL |
| Pour nombre max. de cables | 1 |
| Diam. min. de blindage | 8 mm |
| Diam. max. de blindage | 18 mm |
| Longueur | 8 mm |
| Largeur | 20 mm |
| Hauteur | 27 mm |

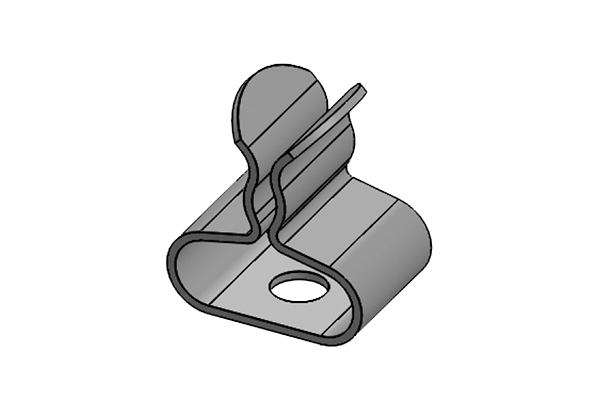

| N° de cde | 36200 |
| EAN | 4251269302091 |
| Unité d'emballage | 50 |
| Type de fixation | Riveter |
| Lieu de montage | universel |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de cables | 1 |
| Diam. min. de blindage | 1,5 mm |
| Diam. max. de blindage | 3 mm |
| Longueur | 8 mm |
| Largeur | 11,8 mm |
| Hauteur | 13 mm |
| Nombre de trous de vis | 1 |
| Diamètre trous de vis | 3,2 mm |
| N° de cde | 36202 |
| EAN | 4251269302107 |
| Unité d'emballage | 50 |
| Type de fixation | Riveter |
| Lieu de montage | universel |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de cables | 1 |
| Diam. min. de blindage | 3 mm |
| Diam. max. de blindage | 6 mm |
| Longueur | 8 mm |
| Largeur | 11,8 mm |
| Hauteur | 13,6 mm |
| Nombre de trous de vis | 1 |
| Diamètre trous de vis | 3,2 mm |
| N° de cde | 36204 |
| EAN | 4251269302114 |
| Unité d'emballage | 50 |
| Type de fixation | Riveter |
| Lieu de montage | universel |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de cables | 1 |
| Diam. min. de blindage | 6 mm |
| Diam. max. de blindage | 8 mm |
| Longueur | 8 mm |
| Largeur | 11,8 mm |
| Hauteur | 15 mm |
| Nombre de trous de vis | 1 |
| Diamètre trous de vis | 3,2 mm |
| N° de cde | 36205 |
| EAN | 4251269302121 |
| Unité d'emballage | 50 |
| Type de fixation | Riveter |
| Lieu de montage | universel |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de cables | 1 |
| Diam. min. de blindage | 8 mm |
| Diam. max. de blindage | 11 mm |
| Longueur | 8 mm |
| Largeur | 14 mm |
| Hauteur | 20 mm |
| Nombre de trous de vis | 1 |
| Diamètre trous de vis | 3,2 mm |
| N° de cde | 36206 |
| EAN | 4251269302138 |
| Unité d'emballage | 50 |
| Type de fixation | Riveter |
| Lieu de montage | universel |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de cables | 1 |
| Diam. min. de blindage | 11 mm |
| Diam. max. de blindage | 17 mm |
| Longueur | 8 mm |
| Largeur | 21 mm |
| Hauteur | 27 mm |
| Nombre de trous de vis | 1 |
| Diamètre trous de vis | 3,2 mm |
| N° de cde | 36207 |
| EAN | 4251269302145 |
| Unité d'emballage | 50 |
| Type de fixation | Riveter |
| Lieu de montage | universel |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de cables | 1 |
| Diam. min. de blindage | 17 mm |
| Diam. max. de blindage | 22 mm |
| Longueur | 8 mm |
| Largeur | 26,5 mm |
| Hauteur | 34,5 mm |
| Nombre de trous de vis | 1 |
| Diamètre trous de vis | 3,2 mm |
| N° de cde | 36208 |
| EAN | 4251269302152 |
| Unité d'emballage | 50 |
| Type de fixation | Riveter |
| Lieu de montage | universel |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de cables | 1 |
| Diam. min. de blindage | 22 mm |
| Diam. max. de blindage | 30 mm |
| Longueur | 8 mm |
| Largeur | 35 mm |
| Hauteur | 39,2 mm |
| Nombre de trous de vis | 1 |
| Diamètre trous de vis | 3,2 mm |
| N° de cde | 36209 |
| EAN | 4251269302169 |
| Unité d'emballage | 5 |
| Type de fixation | Riveter |
| Lieu de montage | universel |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de cables | 1 |
| Diam. min. de blindage | 30 mm |
| Diam. max. de blindage | 38 mm |
| Longueur | 13 mm |
| Largeur | 46,5 mm |
| Hauteur | 62,5 mm |
| Nombre de trous de vis | 1 |
| Diamètre trous de vis | 5,2 mm |
| N° de cde | 36213 |
| EAN | 4251269302176 |
| Unité d'emballage | 5 |
| Type de fixation | Riveter |
| Lieu de montage | universel |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de cables | 1 |
| Diam. min. de blindage | 38 mm |
| Diam. max. de blindage | 48 mm |
| Longueur | 13 mm |
| Largeur | 48,5 mm |
| Hauteur | 71,5 mm |
| Nombre de trous de vis | 2 |
| Diamètre trous de vis | 5,2 mm |
| N° de cde | 36216 |
| EAN | 4251269322754 |
| Unité d'emballage | 5 |
| Type de fixation | Riveter |
| Lieu de montage | universel |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de cables | 1 |
| Diam. min. de blindage | 44 mm |
| Diam. max. de blindage | 56 mm |
| Longueur | 13 mm |
| Largeur | 47 mm |
| Hauteur | 60,5 mm |
| Nombre de trous de vis | 2 |
| Diamètre trous de vis | 3,7 mm |
| N° de cde | 36217 |
| EAN | 4251269322761 |
| Unité d'emballage | 5 |
| Type de fixation | Riveter |
| Lieu de montage | universel |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de cables | 1 |
| Diam. min. de blindage | 56 mm |
| Diam. max. de blindage | 68 mm |
| Longueur | 19 mm |
| Largeur | 55 mm |
| Hauteur | 72,5 mm |
| Nombre de trous de vis | 2 |
| Diamètre trous de vis | 4,8 mm |
| N° de cde | 36218 |
| EAN | 4251269322778 |
| Unité d'emballage | 5 |
| Type de fixation | Riveter |
| Lieu de montage | universel |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de cables | 1 |
| Diam. min. de blindage | 68 mm |
| Diam. max. de blindage | 75 mm |
| Longueur | 19 mm |
| Largeur | 69,5 mm |
| Hauteur | 91 mm |
| Nombre de trous de vis | 2 |
| Diamètre trous de vis | 4,9 mm |
