Schirmklammern vom Typ PCB|SKL werden dort eingesetzt, wo der Schirm einzelner Leitungen mit dem Massepotenzial verbunden werden muss.Die Schirmklammern erm?glichen eine sichere und einfache Abschirmung von Leitungen.

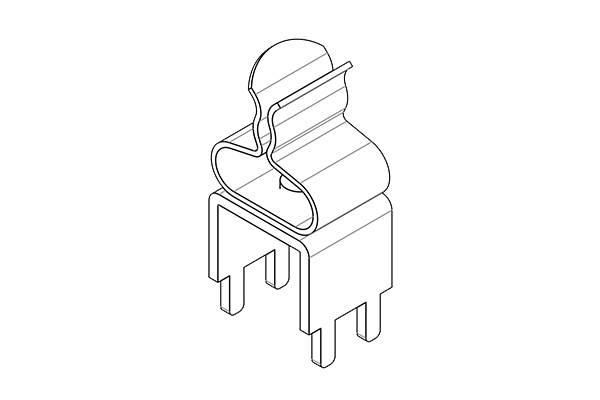

Die Schirmklammer PCB|SKL besteht aus der eigentlichen EMV-Schirmklammer SKL mit einem darunter fest fixierten L?tanschluss, der die Montage auf Leiterplatten erm?glicht. Hier stehen verschiedene Ausführungen zur Auswahl.
| Material | Schirmklammer: Federstahl, verzinkt Montagefuss: Messing, verzinnt |
| Montageart | L?ten |
| Montageort | Leiterplatten |
| Art.-Nr. | 36650.1 |
| EAN | 4251269303128 |
| Verpackungseinheit | 10 |
| Montageart | L?ten |
| Montageort | Leiterplatten |
| Anzahl Schirmklammern | 1 |
| Typ Schirmklammer | SKL |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 1.5 mm |
| Max. Schirmdurchm. | 3 mm |
| L?nge | 8 mm |
| Zugentlastung | Nein |

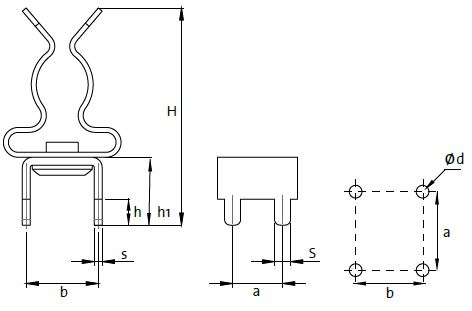

| Breite | 11.8 mm |
| H?he | 20 mm |
| Aufbauh?he | 13.2 mm |
| Dicke s | 1 mm |
| H?he L?tfuss H | 6.8 mm |
| Pin S | 1.6 mm |
| Pin h | 2.6 mm |
| Raster a × b | 5 x 7.2 mm |
| Lochung | 1.8 |
| Art.-Nr. | 36656.1 |
| EAN | 4251269303159 |
| Verpackungseinheit | 10 |
| Montageart | L?ten |
| Montageort | Leiterplatten |
| Anzahl Schirmklammern | 1 |
| Typ Schirmklammer | SKL |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 1.5 mm |
| Max. Schirmdurchm. | 3 mm |
| L?nge | 9.2 mm |
| Zugentlastung | Nein |
| Breite | 11.8 mm |
| H?he | 25 mm |
| Aufbauh?he | 21 mm |
| Dicke s | 1 mm |
| H?he L?tfuss H | 12.5 mm |
| Pin S | 1.6 mm |
| Pin h | 4 mm |
| Raster a × b | 5 x 10.1 mm |
| Lochung | 1.8 |
| Art.-Nr. | 36653.1 |
| EAN | 4251269319273 |
| Verpackungseinheit | 25 |
| Montageart | L?ten |
| Montageort | Leiterplatten |
| Anzahl Schirmklammern | 1 |
| Typ Schirmklammer | SKL |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 3 mm |
| Max. Schirmdurchm. | 6 mm |
| L?nge | 8 mm |
| Zugentlastung | Nein |
| Breite | 11.8 mm |
| H?he | 17.5 mm |
| Aufbauh?he | 14.9 mm |
| Dicke s | 0.3 mm |
| H?he L?tfuss H | 4.4 mm |
| Pin S | 1.6 mm |
| Pin h | 2.6 mm |
| Raster a × b | 5 x 7.2 mm |
| Lochung | 1.8 |
| Art.-Nr. | 36650.2 |
| EAN | 4251269303135 |
| Verpackungseinheit | 10 |
| Montageart | L?ten |
| Montageort | Leiterplatten |
| Anzahl Schirmklammern | 1 |
| Typ Schirmklammer | SKL |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 3 mm |
| Max. Schirmdurchm. | 6 mm |
| L?nge | 8 mm |
| Zugentlastung | Nein |
| Breite | 11.8 mm |
| H?he | 20 mm |
| Aufbauh?he | 13.2 mm |
| Dicke s | 1 mm |
| H?he L?tfuss H | 6.8 mm |
| Pin S | 1.6 mm |
| Pin h | 2.6 mm |
| Raster a × b | 5 x 7.2 mm |
| Lochung | 1.8 |
| Art.-Nr. | 36656.2 |
| EAN | 4251269303166 |
| Verpackungseinheit | 10 |
| Montageart | L?ten |
| Montageort | Leiterplatten |
| Anzahl Schirmklammern | 1 |
| Typ Schirmklammer | SKL |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 3 mm |
| Max. Schirmdurchm. | 6 mm |
| L?nge | 9.2 mm |
| Zugentlastung | Nein |
| Breite | 11.8 mm |
| H?he | 25 mm |
| Aufbauh?he | 21 mm |
| Dicke s | 1 mm |
| H?he L?tfuss H | 12.5 mm |
| Pin S | 1.6 mm |
| Pin h | 4 mm |
| Raster a × b | 5 x 10.1 mm |
| Lochung | 1.8 |
| Art.-Nr. | 36650.3 |
| EAN | 4251269303142 |
| Verpackungseinheit | 10 |
| Montageart | L?ten |
| Montageort | Leiterplatten |
| Anzahl Schirmklammern | 1 |
| Typ Schirmklammer | SKL |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 6 mm |
| Max. Schirmdurchm. | 8 mm |
| L?nge | 8 mm |
| Zugentlastung | Nein |
| Breite | 11.8 mm |
| H?he | 22 mm |
| Aufbauh?he | 15.2 mm |
| Dicke s | 0.8 mm |
| H?he L?tfuss H | 6.8 mm |
| Pin S | 1.6 mm |
| Pin h | 2.6 mm |
| Raster a × b | 5 x 7.2 mm |
| Lochung | 1.8 |
| Art.-Nr. | 36650.4 |
| EAN | 4251269334283 |
| Verpackungseinheit | 10 |
| Montageart | L?ten |
| Montageort | Leiterplatten |
| Anzahl Schirmklammern | 1 |
| Typ Schirmklammer | SKL |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 8 mm |
| Max. Schirmdurchm. | 11 mm |
| L?nge | 8 mm |
| Zugentlastung | Nein |
| Breite | 11.8 mm |
| H?he | 27 mm |
| Aufbauh?he | 20.2 mm |
| Dicke s | 0.8 mm |
| H?he L?tfuss H | 6.8 mm |
| Pin S | 1.6 mm |
| Pin h | 2.6 mm |
| Raster a × b | 5 x 7.2 mm |
| Lochung | 1.8 |
| Art.-Nr. | 37306 |
| EAN | 4251269333279 |
| Verpackungseinheit | 10 |
| Montageart | L?ten |
| Montageort | Leiterplatten |
| Anzahl Schirmklammern | 1 |
| Typ Schirmklammer | MSKL |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 3 mm |
| Max. Schirmdurchm. | 12 mm |
| L?nge | 8 mm |
| Zugentlastung | Nein |
| Breite | 11.8 mm |
| H?he | 27 mm |
| Aufbauh?he | 20.2 mm |
| Dicke s | 0.8 mm |
| H?he L?tfuss H | 6.8 mm |
| Pin S | 1.6 mm |
| Pin h | 2.6 mm |
| Raster a × b | 5 x 7.2 mm |
| Lochung | 1.8 |
| Art.-Nr. | 36656.3 |
| EAN | 4251269303173 |
| Verpackungseinheit | 10 |
| Montageart | L?ten |
| Montageort | Leiterplatten |
| Anzahl Schirmklammern | 1 |
| Typ Schirmklammer | SKL |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 6 mm |
| Max. Schirmdurchm. | 8 mm |
| L?nge | 9.2 mm |
| Zugentlastung | Nein |
| Breite | 11.8 mm |
| H?he | 27 mm |
| Aufbauh?he | 23 mm |
| Dicke s | 1 mm |
| H?he L?tfuss H | 12.5 mm |
| Pin S | 1.6 mm |
| Pin h | 4 mm |
| Raster a × b | 5 x 10.1 mm |
| Lochung | 1.8 |
