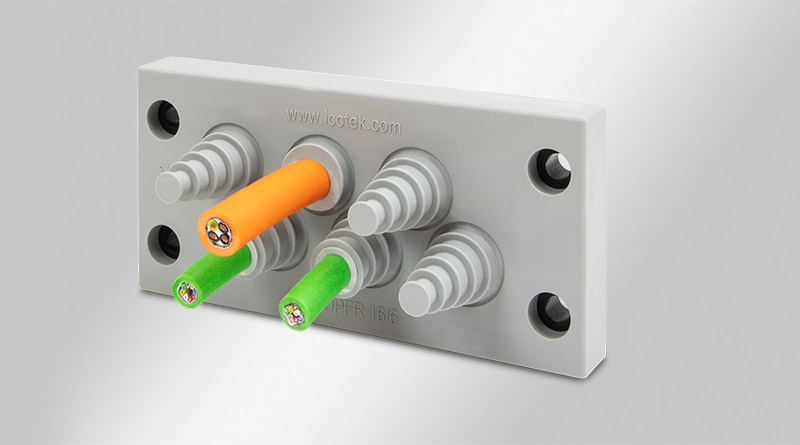

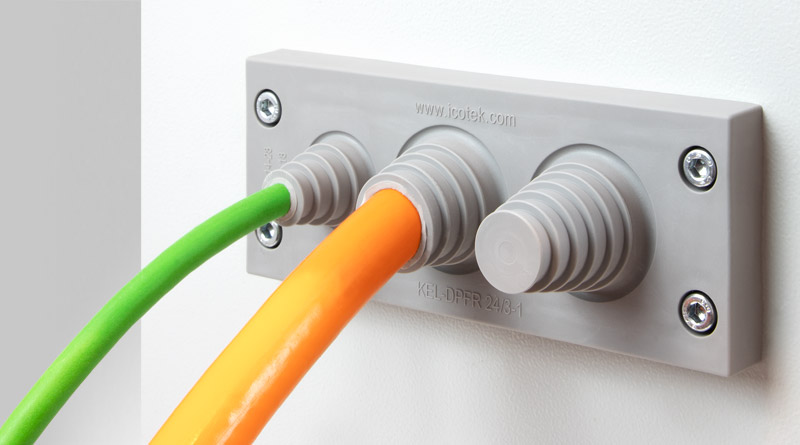

Die Kabeldurchführungsplatten KEL-DPFR erm?glichen es, mehrere Leitungen mit unterschiedlichen Durchmessern von 3 bis 28 mm einzuführen und gem?? IP66 abzudichten. Sie eignen sich insbesondere, wenn der Kabeldurchmesser einzelner Leitungen bei der Endverdrahtung, z.B. auf der Baustelle, nicht genau bekannt ist.

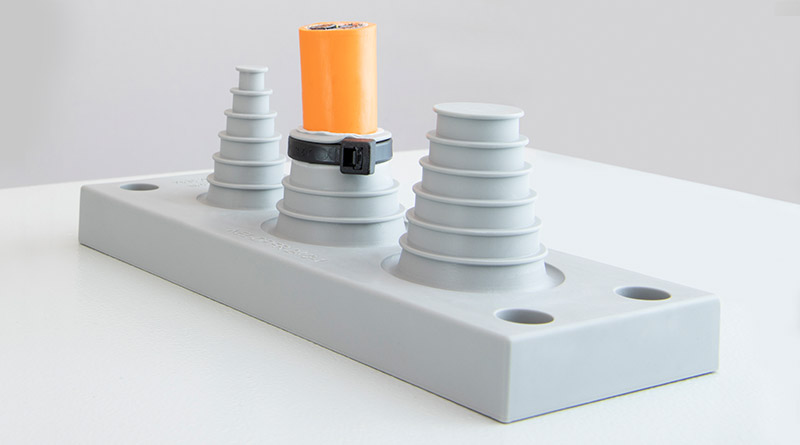

Bedingt durch die flexible Ausführung der pyramidenf?rmigen Membranen wird das Einführen und Positionieren von starren Leitungen gegenüber herk?mmlichen Kabelverschraubungen wesentlich vereinfacht.
Es wird empfohlen, Versorgungsleitungen mit einem Kabelbinder zus?tzlich gegen Zug zu entlasten.
Die Membranen sind wie folgt zu schneiden: Kabeldurchmesser abzüglich ca. 20%.
Die KEL-DPFR passt auf die Ausbrüche, die für 16- und 24-polige schwere Steckverbinder genormt sind.
Es besteht auch die M?glichkeit, Gewindebuchsen einzuziehen. Bitte fragen Sie ihre gewünschte Variante bei uns an.
Die Ausführung mit Gewindebuchsen erm?glicht das Anschrauben der Kabeldurchführungsplatte an der Geh?useinnenseite. Dies schützt vor Vandalismus und mutwilligem Abschrauben von der Au?enseite.
| Schutzart IP (EN 60529) | IP54, IP55, IP64, IP65, IP66 |
| Brandklasse | UL94-V0, selbstverl?schend |
| Temperaturbereich | -40 C° bis 100 C° |
| Material | Elastomer Grundtr?ger: Polyamid |
| Montageart | Schrauben |
| Eigenschaften | silikonfrei, halogenfrei |
| Art.-Nr. | 43915 |
| EAN | 4251269336720 |
| Verpackungseinheit | 5 |
| Montageart | Schrauben |
| Für max. Anzahl Leitungen | 3 |
| Max. Kabeldurchmesser | 28 mm |
| Farbe | grau (?hnlich RAL 7035) |
| L?nge | 147 mm |
| Breite | 58 mm |
| H?he | 47 mm |
| Aufbauh?he | 47 mm |
| Ausbruchgr??e | 112 × 36 mm |
| Anzahl Schraubl?cher | 4 |
| Durchmesser Schraubl?cher | 5,8 mm |
| Klemmbereich | 3 x 14 - 28 mm |
| Art.-Nr. | 53915 |
| EAN | 4251269336799 |
| Verpackungseinheit | 5 |
| Montageart | Schrauben |
| Für max. Anzahl Leitungen | 3 |
| Max. Kabeldurchmesser | 28 mm |
| Farbe | schwarz |
| L?nge | 147 mm |
| Breite | 58 mm |
| H?he | 47 mm |
| Aufbauh?he | 47 mm |
| Ausbruchgr??e | 112 × 36 mm |
| Anzahl Schraubl?cher | 4 |
| Durchmesser Schraubl?cher | 5,8 mm |
| Klemmbereich | 3 x 14 - 28 mm |
| Art.-Nr. | 43918 |
| EAN | 4251269336751 |
| Verpackungseinheit | 5 |
| Montageart | Schrauben |
| Für max. Anzahl Leitungen | 3 |
| Max. Kabeldurchmesser | 28 mm |
| Farbe | grau (?hnlich RAL 7035) |
| L?nge | 147 mm |
| Breite | 58 mm |
| H?he | 47 mm |
| Aufbauh?he | 47 mm |
| Ausbruchgr??e | 112 × 36 mm |
| Anzahl Schraubl?cher | 4 |
| Durchmesser Schraubl?cher | 5,8 mm |
| Klemmbereich | 1 x 4 - 18 mm 2 x 14 - 28 mm |
| Art.-Nr. | 53918 |
| EAN | 4251269336829 |
| Verpackungseinheit | 5 |
| Montageart | Schrauben |
| Für max. Anzahl Leitungen | 3 |
| Max. Kabeldurchmesser | 28 mm |
| Farbe | schwarz |
| L?nge | 147 mm |
| Breite | 58 mm |
| H?he | 47 mm |
| Aufbauh?he | 47 mm |
| Ausbruchgr??e | 112 × 36 mm |
| Anzahl Schraubl?cher | 4 |
| Durchmesser Schraubl?cher | 5,8 mm |
| Klemmbereich | 1 x 4 - 18 mm 2 x 14 - 28 mm |
| Art.-Nr. | 43916 |
| EAN | 4251269336737 |
| Verpackungseinheit | 5 |
| Montageart | Schrauben |
| Für max. Anzahl Leitungen | 4 |
| Max. Kabeldurchmesser | 18 mm |
| Farbe | grau (?hnlich RAL 7035) |
| L?nge | 147 mm |
| Breite | 58 mm |
| H?he | 47 mm |
| Aufbauh?he | 47 mm |
| Ausbruchgr??e | 112 × 36 mm |
| Anzahl Schraubl?cher | 4 |
| Durchmesser Schraubl?cher | 5,8 mm |
| Klemmbereich | 4 x 4 - 18 mm |
| Art.-Nr. | 53916 |
| EAN | 4251269336805 |
| Verpackungseinheit | 5 |
| Montageart | Schrauben |
| Für max. Anzahl Leitungen | 4 |
| Max. Kabeldurchmesser | 18 mm |
| Farbe | schwarz |
| L?nge | 147 mm |
| Breite | 58 mm |
| H?he | 47 mm |
| Aufbauh?he | 47 mm |
| Ausbruchgr??e | 112 × 36 mm |
| Anzahl Schraubl?cher | 4 |
| Durchmesser Schraubl?cher | 5,8 mm |
| Klemmbereich | 4 x 4 - 18 mm |
| Art.-Nr. | 43917 |
| EAN | 4251269336744 |
| Verpackungseinheit | 5 |
| Montageart | Schrauben |
| Für max. Anzahl Leitungen | 8 |
| Max. Kabeldurchmesser | 12 mm |
| Farbe | grau (?hnlich RAL 7035) |
| L?nge | 147 mm |
| Breite | 58 mm |
| H?he | 40 mm |
| Aufbauh?he | 40 mm |
| Ausbruchgr??e | 112 × 36 mm |
| Anzahl Schraubl?cher | 4 |
| Durchmesser Schraubl?cher | 5,8 mm |
| Klemmbereich | 8 x 3 - 12 mm |
| Art.-Nr. | 53917 |
| EAN | 4251269336812 |
| Verpackungseinheit | 5 |
| Montageart | Schrauben |
| Für max. Anzahl Leitungen | 8 |
| Max. Kabeldurchmesser | 12 mm |
| Farbe | schwarz |
| L?nge | 147 mm |
| Breite | 58 mm |
| H?he | 40 mm |
| Aufbauh?he | 40 mm |
| Ausbruchgr??e | 112 × 36 mm |
| Anzahl Schraubl?cher | 4 |
| Durchmesser Schraubl?cher | 5,8 mm |
| Klemmbereich | 8 x 3 - 12 mm |
| Art.-Nr. | 43920 |
| EAN | 4251269336768 |
| Verpackungseinheit | 5 |
| Montageart | Schrauben |
| Für max. Anzahl Leitungen | 2 |
| Max. Kabeldurchmesser | 28 mm |
| Farbe | grau (?hnlich RAL 7035) |
| L?nge | 120 mm |
| Breite | 58 mm |
| H?he | 47 mm |
| Aufbauh?he | 47 mm |
| Ausbruchgr??e | 86 × 36 mm |
| Anzahl Schraubl?cher | 4 |
| Durchmesser Schraubl?cher | 5,8 mm |
| Klemmbereich | 2 x 14 - 28 mm |
| Art.-Nr. | 53920 |
| EAN | 4251269336836 |
| Verpackungseinheit | 5 |
| Montageart | Schrauben |
| Für max. Anzahl Leitungen | 2 |
| Max. Kabeldurchmesser | 28 mm |
| Farbe | schwarz |
| L?nge | 120 mm |
| Breite | 58 mm |
| H?he | 47 mm |
| Aufbauh?he | 47 mm |
| Ausbruchgr??e | 86 × 36 mm |
| Anzahl Schraubl?cher | 4 |
| Durchmesser Schraubl?cher | 5,8 mm |
| Klemmbereich | 2 x 14 - 28 mm |
| Art.-Nr. | 43921 |
| EAN | 4251269336775 |
| Verpackungseinheit | 5 |
| Montageart | Schrauben |
| Für max. Anzahl Leitungen | 3 |
| Max. Kabeldurchmesser | 18 mm |
| Farbe | grau (?hnlich RAL 7035) |
| L?nge | 120 mm |
| Breite | 58 mm |
| H?he | 47 mm |
| Aufbauh?he | 47 mm |
| Ausbruchgr??e | 86 × 36 mm |
| Anzahl Schraubl?cher | 4 |
| Durchmesser Schraubl?cher | 5,8 mm |
| Klemmbereich | 3 x 4 - 18 mm |
| Art.-Nr. | 53921 |
| EAN | 4251269336843 |
| Verpackungseinheit | 5 |
| Montageart | Schrauben |
| Für max. Anzahl Leitungen | 3 |
| Max. Kabeldurchmesser | 18 mm |
| Farbe | schwarz |
| L?nge | 120 mm |
| Breite | 58 mm |
| H?he | 47 mm |
| Aufbauh?he | 47 mm |
| Ausbruchgr??e | 86 × 36 mm |
| Anzahl Schraubl?cher | 4 |
| Durchmesser Schraubl?cher | 5,8 mm |
| Klemmbereich | 3 x 4 - 18 mm |
| Art.-Nr. | 43922 |
| EAN | 4251269336782 |
| Verpackungseinheit | 5 |
| Montageart | Schrauben |
| Für max. Anzahl Leitungen | 6 |
| Max. Kabeldurchmesser | 12 mm |
| Farbe | grau (?hnlich RAL 7035) |
| L?nge | 120 mm |
| Breite | 58 mm |
| H?he | 40 mm |
| Aufbauh?he | 40 mm |
| Ausbruchgr??e | 86 × 36 mm |
| Anzahl Schraubl?cher | 4 |
| Durchmesser Schraubl?cher | 5,8 mm |
| Klemmbereich | 6 x 3 - 12 mm |
| Art.-Nr. | 53922 |
| EAN | 4251269336850 |
| Verpackungseinheit | 5 |
| Montageart | Schrauben |
| Für max. Anzahl Leitungen | 6 |
| Max. Kabeldurchmesser | 12 mm |
| Farbe | schwarz |
| L?nge | 120 mm |
| Breite | 58 mm |
| H?he | 40 mm |
| Aufbauh?he | 40 mm |
| Ausbruchgr??e | 86 × 36 mm |
| Anzahl Schraubl?cher | 4 |
| Durchmesser Schraubl?cher | 5,8 mm |
| Klemmbereich | 6 x 3 - 12 mm |
