KVT-EMC 屏蔽夾支架

用于可分電纜格蘭頭 KVT 和 QVT

獲取免費樣品

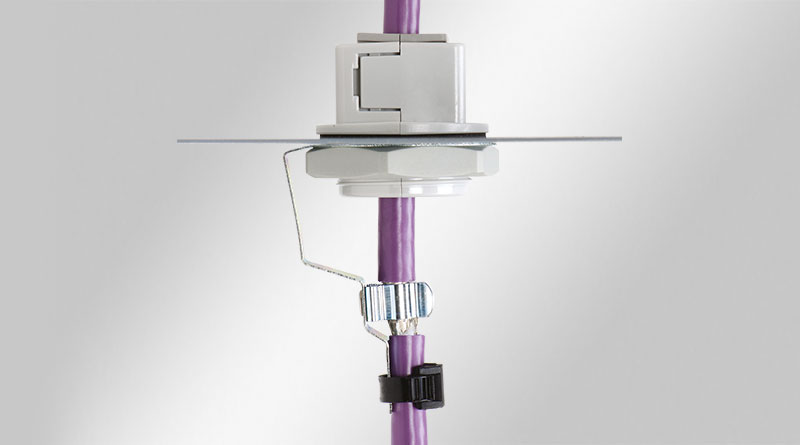

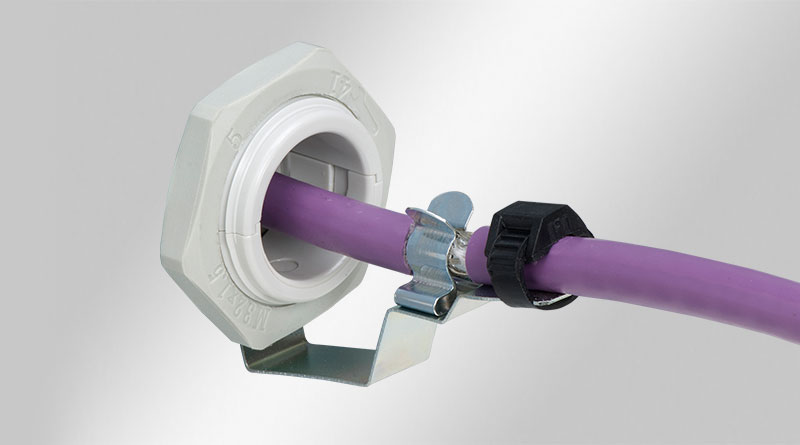

KVT-EMC支架與可分式電纜格蘭頭KVT和QVT相結合，具有布線，EMC屏蔽接地和應力消除的功能。可以通過外殼壁或接地帶連接到地電位。

電纜穿過可分電纜格蘭頭，直接進入EMC夾。

快速，輕松地實現各個功能。

下載PDF產品手冊

獲取免費樣品

規格

材料	鋼，鍍鋅
安裝形式	鎖頭螺母擰緊
屬性	防震

產品優勢

極易安裝
電纜屏蔽的最佳接觸面積
屏蔽接觸和應力釋放功能分開
可隨后安裝在引入的電纜周圍
可以配套編織銅帶或者PE連接器M5使用
輕松和快速的與外殼相連，替代EMC電纜格蘭頭，適用于有端子的電纜

產品類型和尺寸

KVT-EMC-16|SKL 1.5-3

訂貨號	37187.1
EAN	4251269329005
包裝單位	5
安裝形式	鎖頭螺母擰緊
屏蔽接地端子的數量	1
屏蔽夾類型	SKL
電纜的數量	1
最小屏蔽直徑	1.5 mm
最大屏蔽直徑	3 mm
長度	58.5 mm
張緊力按照	是
寬度	23 mm
高度	26.7 mm
孔的尺寸	M16
適用于：	QVT 16

有存貨

要求報價

數據表

KVT-EMC-16|SKL 3-6

訂貨號	37187.2
EAN	4251269329012
包裝單位	5
安裝形式	鎖頭螺母擰緊
屏蔽接地端子的數量	1
屏蔽夾類型	SKL
電纜的數量	1
最小屏蔽直徑	3 mm
最大屏蔽直徑	6 mm
長度	58.5 mm
張緊力按照	是
寬度	23 mm
高度	26.7 mm
孔的尺寸	M16
適用于：	QVT 16

有存貨

要求報價

數據表

KVT-EMC-16|SKL 6-8

訂貨號	37187.3
EAN	4251269329029
包裝單位	5
安裝形式	鎖頭螺母擰緊
屏蔽接地端子的數量	1
屏蔽夾類型	SKL
電纜的數量	1
最小屏蔽直徑	6 mm
最大屏蔽直徑	8 mm
長度	58.5 mm
張緊力按照	是
寬度	23 mm
高度	26.7 mm
孔的尺寸	M16
適用于：	QVT 16

有存貨

要求報價

數據表

KVT-EMC-16|SKL 8-11

訂貨號	37187.4
EAN	4251269329036
包裝單位	5
安裝形式	鎖頭螺母擰緊
屏蔽接地端子的數量	1
屏蔽夾類型	SKL
電纜的數量	1
最小屏蔽直徑	8 mm
最大屏蔽直徑	11 mm
長度	58.5 mm
張緊力按照	是
寬度	23 mm
高度	26.7 mm
孔的尺寸	M16
適用于：	QVT 16

有存貨

要求報價

數據表

KVT-EMC-20|SKL 1.5-3

訂貨號	37190.1
EAN	4251269335983
包裝單位	5
安裝形式	鎖頭螺母擰緊
屏蔽接地端子的數量	1
屏蔽夾類型	SKL
電纜的數量	1
最小屏蔽直徑	1.5 mm
最大屏蔽直徑	3 mm
長度	58.9 mm
張緊力按照	是
寬度	27 mm
高度	31 mm
孔的尺寸	M20
適用于：	KVT 20, QVT 20

有存貨

要求報價

數據表

KVT-EMC-20|SKL 3-6

訂貨號	37190.2
EAN	4251269335990
包裝單位	5
安裝形式	鎖頭螺母擰緊
屏蔽接地端子的數量	1
屏蔽夾類型	SKL
電纜的數量	1
最小屏蔽直徑	3 mm
最大屏蔽直徑	6 mm
長度	58.9 mm
張緊力按照	是
寬度	27 mm
高度	31 mm
孔的尺寸	M20
適用于：	KVT 20, QVT 20

有存貨

要求報價

數據表

KVT-EMC-20|SKL 6-8

訂貨號	37190.3
EAN	4251269336003
包裝單位	5
安裝形式	鎖頭螺母擰緊
屏蔽接地端子的數量	1
屏蔽夾類型	SKL
電纜的數量	1
最小屏蔽直徑	6 mm
最大屏蔽直徑	8 mm
長度	58.9 mm
張緊力按照	是
寬度	27 mm
高度	31 mm
孔的尺寸	M20
適用于：	KVT 20, QVT 20

有存貨

要求報價

數據表

KVT-EMC-20|SKL 8-11

訂貨號	37190.4
EAN	4251269336010
包裝單位	5
安裝形式	鎖頭螺母擰緊
屏蔽接地端子的數量	1
屏蔽夾類型	SKL
電纜的數量	1
最小屏蔽直徑	8 mm
最大屏蔽直徑	11 mm
長度	58.9 mm
張緊力按照	是
寬度	27 mm
高度	31 mm
孔的尺寸	M20
適用于：	KVT 20, QVT 20

有存貨

要求報價

數據表

KVT-EMC-25|SKL 1.5-3

訂貨號	37180.1
EAN	4251269305283
包裝單位	5
安裝形式	鎖頭螺母擰緊
屏蔽接地端子的數量	1
屏蔽夾類型	SKL
電纜的數量	1
最小屏蔽直徑	1.5 mm
最大屏蔽直徑	3 mm
長度	60 mm
張緊力按照	是
寬度	36 mm
高度	39 mm
孔的尺寸	M25
適用于：	KVT-ER 25, KVT 25, QVT 25, KEL-DPF 25, KEL-SCDP-TR 25

有存貨

要求報價

數據表

KVT-EMC-25|SKL 3-6

訂貨號	37180.2
EAN	4251269305290
包裝單位	5
安裝形式	鎖頭螺母擰緊
屏蔽接地端子的數量	1
屏蔽夾類型	SKL
電纜的數量	1
最小屏蔽直徑	3 mm
最大屏蔽直徑	6 mm
長度	60 mm
張緊力按照	是
寬度	36 mm
高度	39 mm
孔的尺寸	M25
適用于：	KVT-ER 25, KVT 25, QVT 25, KEL-DPF 25, KEL-SCDP-TR 25

有存貨

要求報價

數據表

KVT-EMC-25|SKL 6-8

訂貨號	37180.3
EAN	4251269305306
包裝單位	5
安裝形式	鎖頭螺母擰緊
屏蔽接地端子的數量	1
屏蔽夾類型	SKL
電纜的數量	1
最小屏蔽直徑	6 mm
最大屏蔽直徑	8 mm
長度	60 mm
張緊力按照	是
寬度	36 mm
高度	39 mm
孔的尺寸	M25
適用于：	KVT-ER 25, KVT 25, QVT 25, KEL-DPF 25, KEL-SCDP-TR 25

有存貨

要求報價

數據表

KVT-EMC-25|SKL 8-11

訂貨號	37180.4
EAN	4251269305313
包裝單位	5
安裝形式	鎖頭螺母擰緊
屏蔽接地端子的數量	1
屏蔽夾類型	SKL
電纜的數量	1
最小屏蔽直徑	8 mm
最大屏蔽直徑	11 mm
長度	60 mm
張緊力按照	是
寬度	36 mm
高度	39 mm
孔的尺寸	M25
適用于：	KVT-ER 25, KVT 25, QVT 25, KEL-DPF 25, KEL-SCDP-TR 25

有存貨

要求報價

數據表

KVT-EMC-32|SKL 1.5-3

訂貨號	37181.1
EAN	4251269305320
包裝單位	5
安裝形式	鎖頭螺母擰緊
屏蔽接地端子的數量	1
屏蔽夾類型	SKL
電纜的數量	1
最小屏蔽直徑	1.5 mm
最大屏蔽直徑	3 mm
長度	60 mm
張緊力按照	是
寬度	43 mm
高度	48 mm
孔的尺寸	M32
適用于：	KVT-ER 32, KVT 32, KVT 32-W90, QVT 32, KEL-BES-S 32

有存貨

要求報價

數據表

KVT-EMC-32|SKL 3-6

訂貨號	37181.2
EAN	4251269305337
包裝單位	5
安裝形式	鎖頭螺母擰緊
屏蔽接地端子的數量	1
屏蔽夾類型	SKL
電纜的數量	1
最小屏蔽直徑	3 mm
最大屏蔽直徑	6 mm
長度	60 mm
張緊力按照	是
寬度	43 mm
高度	48 mm
孔的尺寸	M32
適用于：	KVT-ER 32, KVT 32, KVT 32-W90, QVT 32, KEL-DPF 32, KEL-BES-S 32

有存貨

要求報價

數據表

KVT-EMC-32|SKL 6-8

訂貨號	37181.3
EAN	4251269305344
包裝單位	5
安裝形式	鎖頭螺母擰緊
屏蔽接地端子的數量	1
屏蔽夾類型	SKL
電纜的數量	1
最小屏蔽直徑	6 mm
最大屏蔽直徑	8 mm
長度	60 mm
張緊力按照	是
寬度	43 mm
高度	48 mm
孔的尺寸	M32
適用于：	KVT-ER 32, KVT 32, KVT 32-W90, QVT 32, KEL-DPF 32, KEL-BES-S 32

有存貨

要求報價

數據表

KVT-EMC-32|SKL 8-11

訂貨號	37181.4
EAN	4251269305351
包裝單位	5
安裝形式	鎖頭螺母擰緊
屏蔽接地端子的數量	1
屏蔽夾類型	SKL
電纜的數量	1
最小屏蔽直徑	8 mm
最大屏蔽直徑	11 mm
長度	60 mm
張緊力按照	是
寬度	43 mm
高度	48 mm
孔的尺寸	M32
適用于：	KVT-ER 32, KVT 32, KVT 32-W90, QVT 32, KEL-DPF 32, KEL-BES-S 32

有存貨

要求報價

數據表
