KEL-FL|A
| 訂貨號 | 46100 |
| EAN | 4251269311550 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 1 |
| 長度 | 72 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 43 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 1 x FT-1 |
KEL-FL | 可分扁平電纜引入框架
適用于扁平電纜和圓形電纜 / IP54

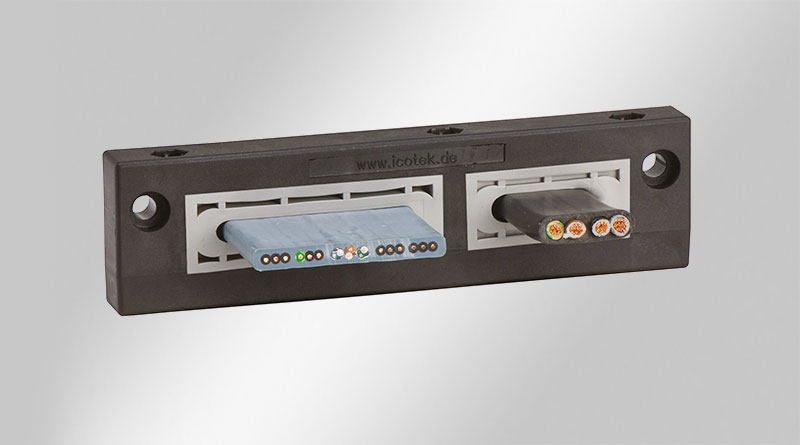

KEL-FL系列可實現扁平電纜簡單、快速和靈活的布線和密封，例如升降機組裝。

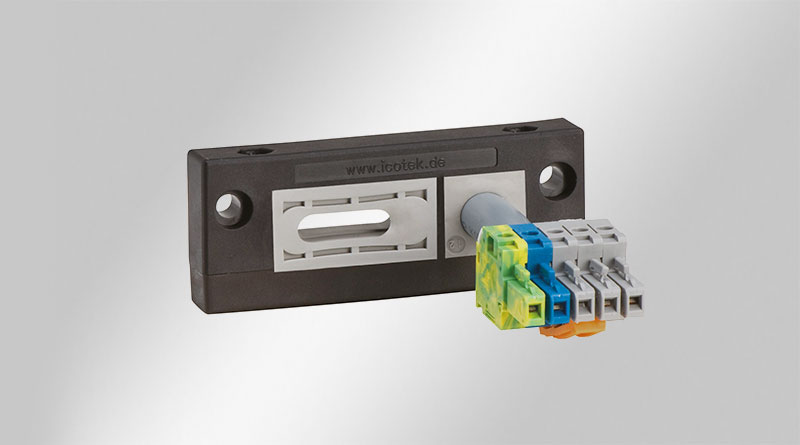

穿芯的創新結構彌補了扁平電纜制造中的不一致性。另外，可分式KT穿芯可用于引入帶連接器的圓形電纜。扁平橡膠墊圈含在包裝盒內。
規格
| IP防護等級（EN 60529） | IP54 |
| UL Type (UL 50E) | UL Type 12 |
| 阻燃等級 | UL94-V0, 自熄滅 |
| 溫度 | -40 C° 到 140 C° |
| 材料 | 聚酰胺 |
| 安裝形式 | 用螺釘固定 |
| 屬性 | 防震, 防紫外線, 無硅, 無鹵 |
產品優勢

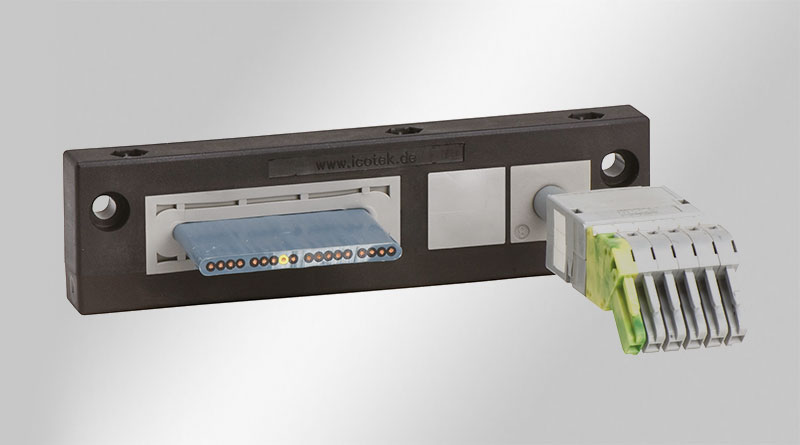

- 通過使用一個KEL電纜引入框架來結合扁平電纜或帶端子的圓形電纜
- 節省空間
產品類型和尺寸
Gasket E2
| 訂貨號 | 42256 |
| EAN | 4251269332692 |
| 包裝單位 | 1 |
| 長度 | 72.8 mm |
| 寬度 | 40 mm |
| 高度 | 2.5 mm |
| 安裝高度 | 2.5 mm |
| 開孔尺寸 | 43 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 6 mm |
| 顏色 | 黑色 |
| 適用于： | KEL-E2, KEL-ER-E2, KEL-QUICK-E2, KEL-FG-E2, KEL-FG-ER E2, KEL-FL 1 |
KEL-FL|B
| 訂貨號 | 46105 |
| EAN | 4251269311567 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 1 |
| 長度 | 98 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 1 x FT-2 |
KEL-FL|C
| 訂貨號 | 46110 |
| EAN | 4251269311574 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 5 |
| 長度 | 98 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 1 x KT 小, 1 x FT-1 |
Gasket E3
| 訂貨號 | 42197 |
| EAN | 4251269332623 |
| 包裝單位 | 1 |
| 長度 | 98 mm |
| 寬度 | 40 mm |
| 高度 | 2.5 mm |
| 安裝高度 | 2.5 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 6 mm |
| 顏色 | 黑色 |
| 適用于： | KEL-E3, KEL-ER-E3, KEL-QUICK-E3, KEL-FG-E3, KEL-FG-ER E3, KEL-FL 2 |
KEL-FL|D
| 訂貨號 | 46115 |
| EAN | 4251269311581 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 1 |
| 長度 | 120 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 1 x FT-3 |
KEL-FL|E
| 訂貨號 | 46120 |
| EAN | 4251269311598 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 5 |
| 長度 | 120 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 1 x KT 小, 1 x FT-2 |
KEL-FL|F
| 訂貨號 | 46125 |
| EAN | 4251269311604 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 2 |
| 長度 | 120 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x FT-1 |
KEL-FL|G
| 訂貨號 | 46130 |
| EAN | 4251269311611 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 9 |
| 長度 | 120 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x KT 小, 1 x FT-1 |
Gasket E4
| 訂貨號 | 42198 |
| EAN | 4251269332630 |
| 包裝單位 | 1 |
| 長度 | 120 mm |
| 寬度 | 40 mm |
| 高度 | 2.5 mm |
| 安裝高度 | 2.5 mm |
| 開孔尺寸 | 86 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 6 mm |
| 顏色 | 黑色 |
| 適用于： | KEL-E4, KEL-ER-E4, KEL-QUICK-E4, KEL-FL 3 |
KEL-FL|H
| 訂貨號 | 46135 |
| EAN | 4251269311628 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 9 |
| 長度 | 147 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x KT 小, 1 x FT-2 |
KEL-FL|I
| 訂貨號 | 46140 |
| EAN | 4251269311635 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 6 |
| 長度 | 147 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 1 x KT 小, 2 x FT-1 |
KEL-FL|J
| 訂貨號 | 46145 |
| EAN | 4251269311642 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 13 |
| 長度 | 147 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 3 x KT 小, 1 x FT-1 |
KEL-FL|K
| 訂貨號 | 46150 |
| EAN | 4251269311659 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 2 |
| 長度 | 147 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 1 x FT-1, 1 x FT-2 |
KEL-FL|L
| 訂貨號 | 46155 |
| EAN | 4251269311666 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 1 |
| 長度 | 147 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 1 x FT-4 |
Gasket E5
| 訂貨號 | 42251 |
| EAN | 4251269332654 |
| 包裝單位 | 1 |
| 長度 | 147 mm |
| 寬度 | 40 mm |
| 高度 | 2.5 mm |
| 安裝高度 | 2.5 mm |
| 開孔尺寸 | 112 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 6 mm |
| 顏色 | 黑色 |
| 適用于： | KEL-E5, KEL-ER-E5, KEL-QUICK-E5, KEL-FG-E5, KEL-FG-ER E5, KEL-FL 4 |
