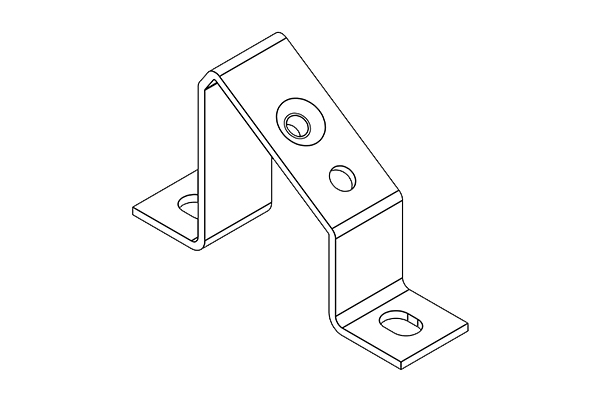

MF-A49
| 訂貨號 | 36056 |
| EAN | 4251269302022 |
| 包裝單位 | 10 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 長度 | 80 mm |
| 寬度 | 20 mm |
| 高度 | 49 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 7 mm |
-
產品
?
開關柜附件
?
MF導軌安裝支架
MF導軌安裝支架
用于 35 mm H型DIN 導軌和 10 × 3 mm 匯流排
有4種型號的支架用于安裝10×3 mm匯流排或35 mm DIN導軌。
各種支架可用于提供不同場合的解決方案。
安裝夾用于將母線固定到支架上。 支架具有M6內螺紋，可以用M6螺釘固定DIN導軌的安裝夾。
規格
| 材料 | 鋼，鍍鋅 |
產品優勢
- 不同尺寸規格的支架
- 極易安裝TS35 DIN導軌和10 × 3 mm匯排
- 型號D的支架可以固定2個 TS335 DIN導軌
產品類型和尺寸
MF-A49 （無夾 子)
| 訂貨號 | 36058 |
| EAN | 4251269302039 |
| 包裝單位 | 10 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 80 mm |
| 寬度 | 20 mm |
| 高度 | 49 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 7 mm |

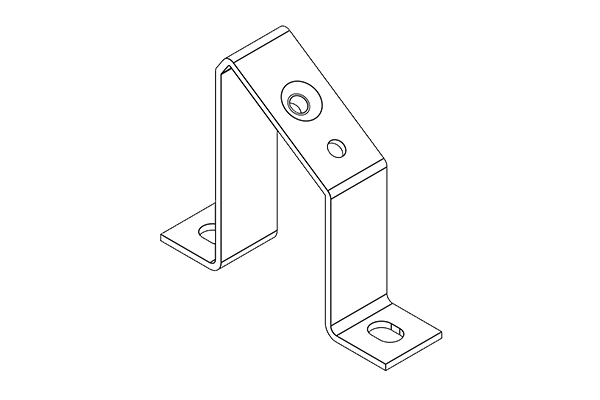

MF-A68
| 訂貨號 | 36064 |
| EAN | 4251269302046 |
| 包裝單位 | 10 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 長度 | 80 mm |
| 寬度 | 20 mm |
| 高度 | 68 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 7 mm |
MF-A68 （無夾 子)
| 訂貨號 | 36066 |
| EAN | 4251269302053 |
| 包裝單位 | 10 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 80 mm |
| 寬度 | 20 mm |
| 高度 | 68 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 7 mm |

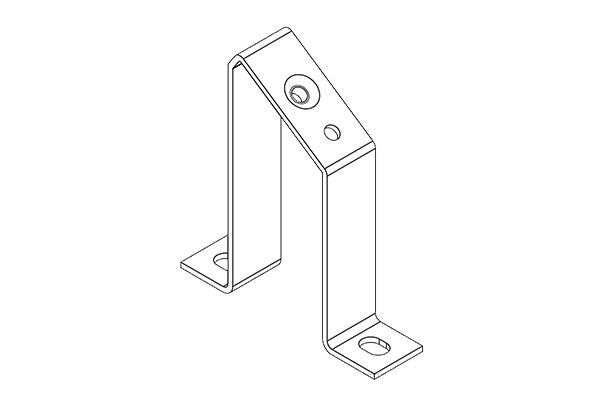

MF-A88
| 訂貨號 | 36072 |
| EAN | 4251269302060 |
| 包裝單位 | 10 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 長度 | 80 mm |
| 寬度 | 20 mm |
| 高度 | 88 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 7 mm |

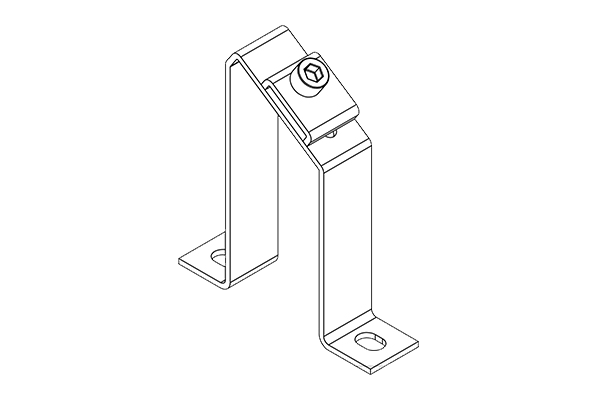

MF-A88 （無夾 子)
| 訂貨號 | 36074 |
| EAN | 4251269302077 |
| 包裝單位 | 10 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 80 mm |
| 寬度 | 20 mm |
| 高度 | 88 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 7 mm |
MF-B20
| 訂貨號 | 36000 |
| EAN | 4251269301889 |
| 包裝單位 | 10 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 長度 | 80 mm |
| 寬度 | 20 mm |
| 高度 | 20 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 7 mm |

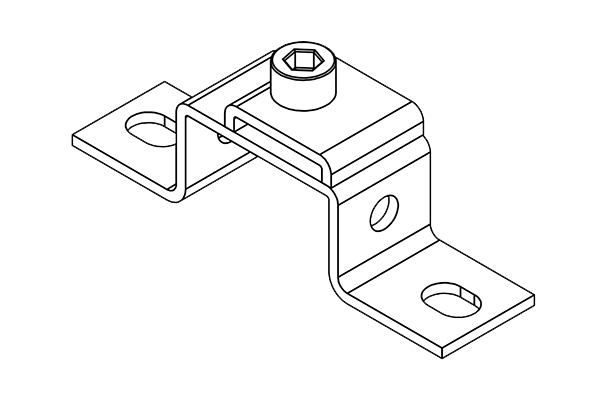

MF-B20 （無夾 子)
| 訂貨號 | 36002 |
| EAN | 4251269301896 |
| 包裝單位 | 10 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 80 mm |
| 寬度 | 20 mm |
| 高度 | 20 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 7 mm |
MF-B30
| 訂貨號 | 36008 |
| EAN | 4251269301902 |
| 包裝單位 | 10 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 長度 | 80 mm |
| 寬度 | 20 mm |
| 高度 | 30 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 7 mm |

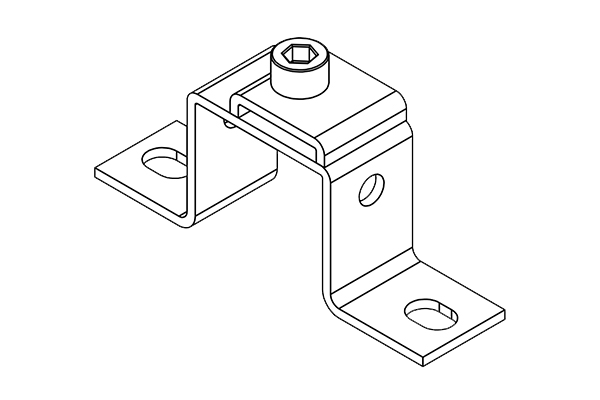

MF-B30 （無夾 子)
| 訂貨號 | 36010 |
| EAN | 4251269301919 |
| 包裝單位 | 10 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 80 mm |
| 寬度 | 20 mm |
| 高度 | 30 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 7 mm |
MF-B50
| 訂貨號 | 36016 |
| EAN | 4251269301926 |
| 包裝單位 | 10 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 長度 | 80 mm |
| 寬度 | 20 mm |
| 高度 | 50 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 7 mm |
MF-B50 （無夾 子)
| 訂貨號 | 36018 |
| EAN | 4251269301933 |
| 包裝單位 | 10 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 80 mm |
| 寬度 | 20 mm |
| 高度 | 50 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 7 mm |
MF-B90
| 訂貨號 | 36024 |
| EAN | 4251269301940 |
| 包裝單位 | 10 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 長度 | 80 mm |
| 寬度 | 20 mm |
| 高度 | 90 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 7 mm |
MF-B90（無夾 子)
| 訂貨號 | 36026 |
| EAN | 4251269301957 |
| 包裝單位 | 10 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 80 mm |
| 寬度 | 20 mm |
| 高度 | 90 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 7 mm |

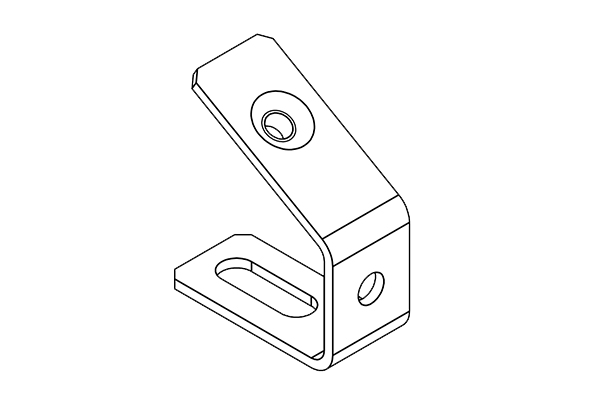

MF-C40
| 訂貨號 | 36032 |
| EAN | 4251269301964 |
| 包裝單位 | 10 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 長度 | 40 mm |
| 寬度 | 18 mm |
| 高度 | 40 mm |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 7 mm |

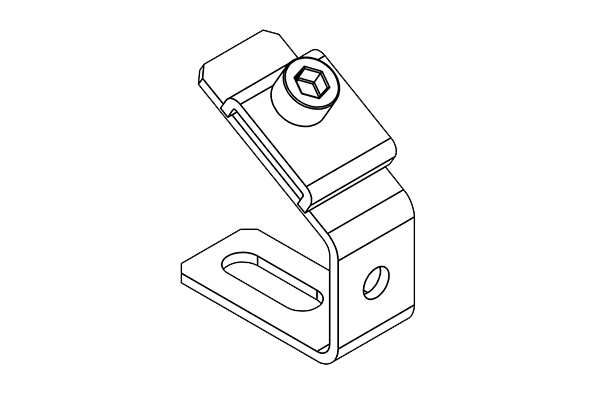

MF-C40 無夾 子
| 訂貨號 | 36034 |
| EAN | 4251269301971 |
| 包裝單位 | 10 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 40 mm |
| 寬度 | 18 mm |
| 高度 | 40 mm |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 7 mm |
MF-C53
| 訂貨號 | 36040 |
| EAN | 4251269301988 |
| 包裝單位 | 10 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 長度 | 40 mm |
| 寬度 | 18 mm |
| 高度 | 53 mm |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 7 mm |

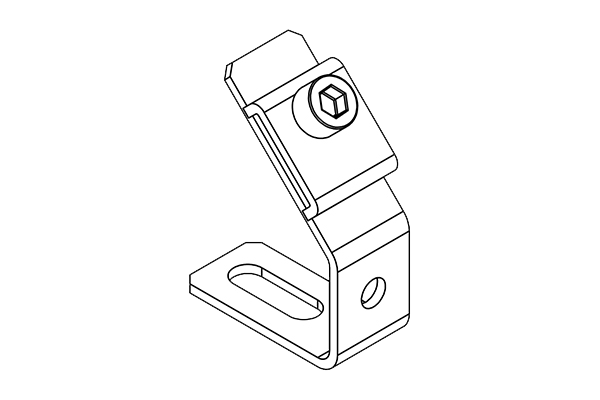

MF-C53 無夾 子
| 訂貨號 | 36042 |
| EAN | 4251269301995 |
| 包裝單位 | 10 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 40 mm |
| 寬度 | 18 mm |
| 高度 | 53 mm |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 7 mm |

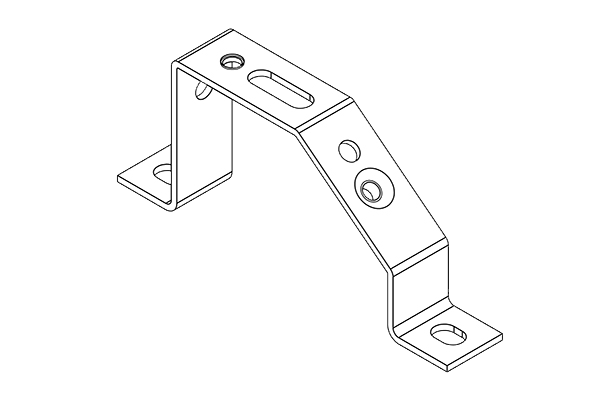

MF-D49
| 訂貨號 | 36048 |
| EAN | 4251269302008 |
| 包裝單位 | 10 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 長度 | 120 mm |
| 寬度 | 20 mm |
| 高度 | 49 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 7 mm |
MF-D49 無夾 子
| 訂貨號 | 36050 |
| EAN | 4251269302015 |
| 包裝單位 | 10 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 120 mm |
| 寬度 | 20 mm |
| 高度 | 49 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 7 mm |
